Schiebeschlitten für Tischkreissäge

+ Video

17.11.2019 Meine Metabo THKS 315 Tischkreissäge habe ich um einen Schiebeschlitten erweiert. Einsatz von Linearschienen mit Kugellagern auf Stahlwellen, 15mm Siebdruck Platte. Die Konstruktion besteht aus Stahl und wurde größtenteils in Handarbeit gefertigt. Die Bilder und Erklärungen geben nur einen kleinen Einblick in die gesamte Arbeit dieses Projekts. Viel mehr Details gibt es in den zugehörigen YouTube Videos.

Technische Zeichnung & Downloads
Aktuell keine Dokumente zu diesem Projekt
Bilder und Details

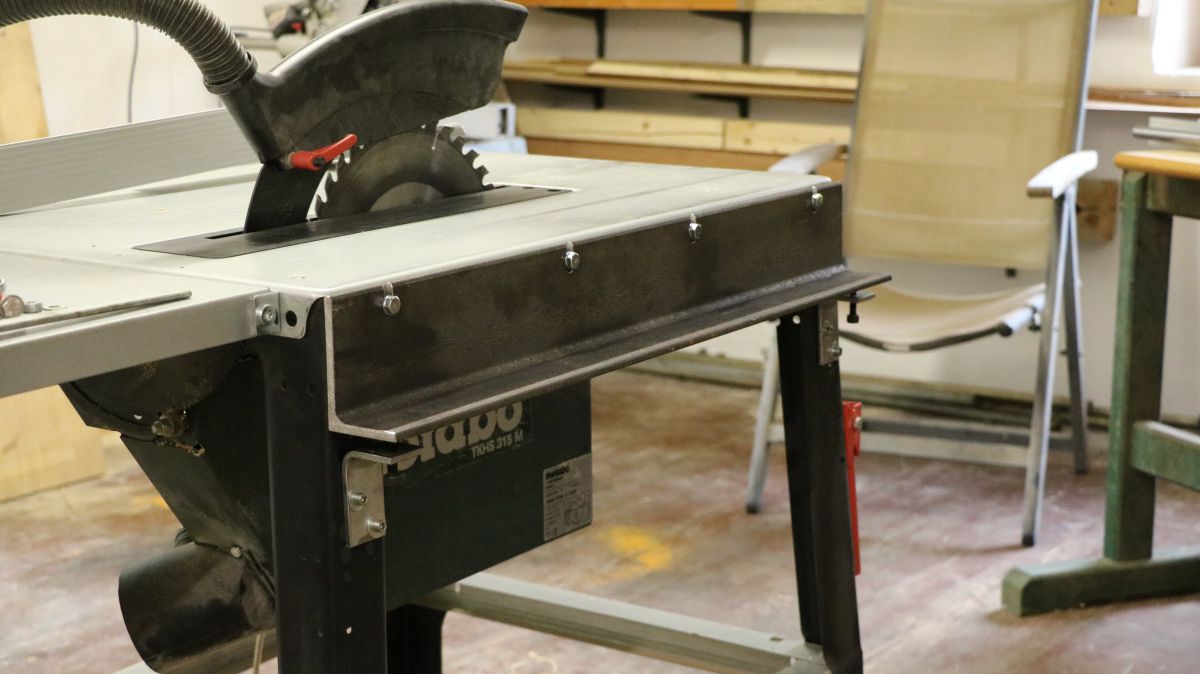

Der bereits hergestellte Träger mit Lagern des ersten Entwurfs

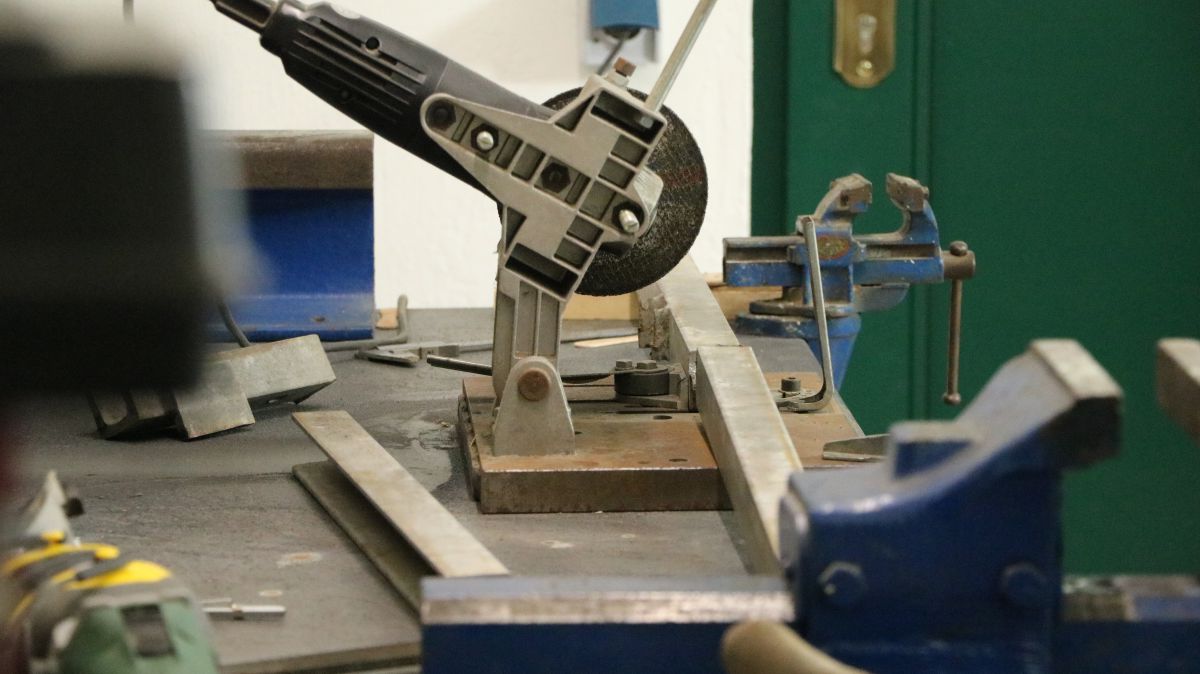

Die ersten Bearbeitungen der neuen Version. U-Stahl und weitere Bauteile mit Trennscheibe ablängen und auf Maß bringen
Der Flansch für die spätere Verschraubung wird am U-Stahl verschweißt
Am Flansch habe ich jeweils zwei Bohrungen gesetzt, um daraus die Langlöcher herzustellen. Die Arbeiten wurden per Hand mit der Feile erledigt

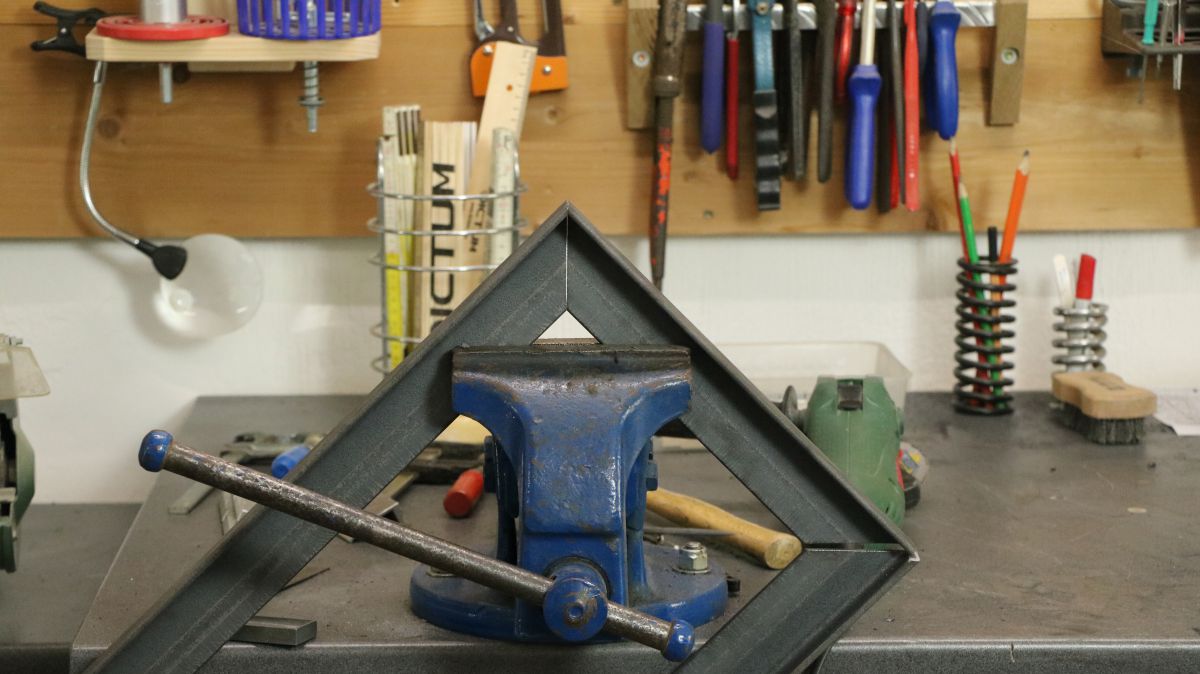

Der Rahmen aus Winkelstahl wird hier im Schraubstock ausgerichtet und zunächst geheftet
Nach dem Heften erfolgte die komplette Verschweißung der Gehrungen
Der fertige Rahmen mit Bohrungen zum Aufschrauben der Lagerblöcke
Die Flansche zur Aufnahme des Rahmens am Träger wurden aus Resten per Hand gefertigt

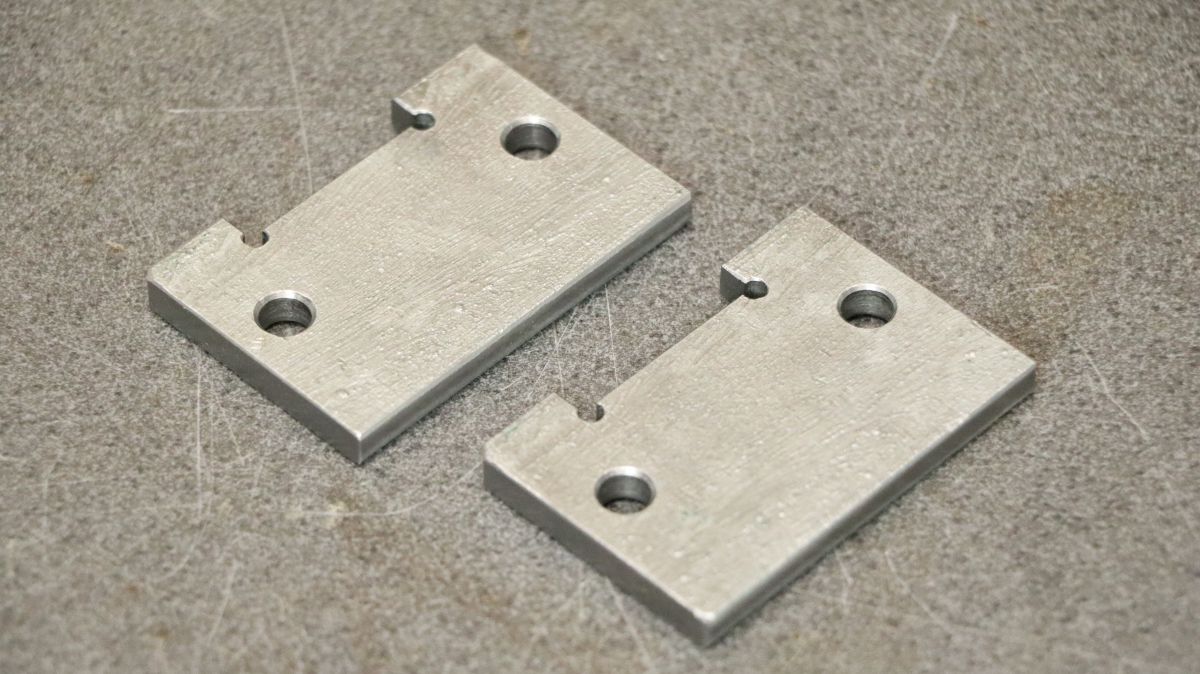

Die fertigen Rahmenflansche in großer Ansicht. Der Lack wurde nachträglich entfernt.
Hier sieht man die Flansche des Rahmens in montiertem Zustand an der Trägerkonstruktion. Zunächst nur verschraubt, später für bessere Stabilität am Rahmen verschweißt
Herstellung der Querstreben aus Resten für die untere Lagerebene

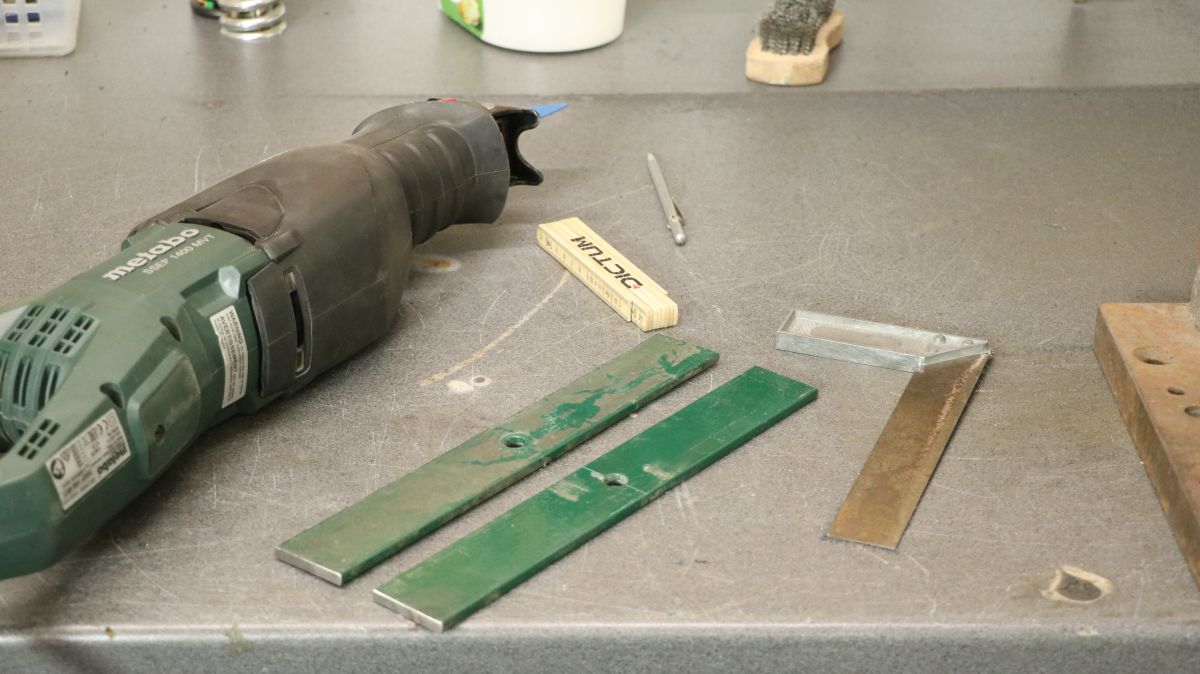

Die fertigen Querstreben mit Bohrungen zur Verschraubung an den unteren Lagerschienen

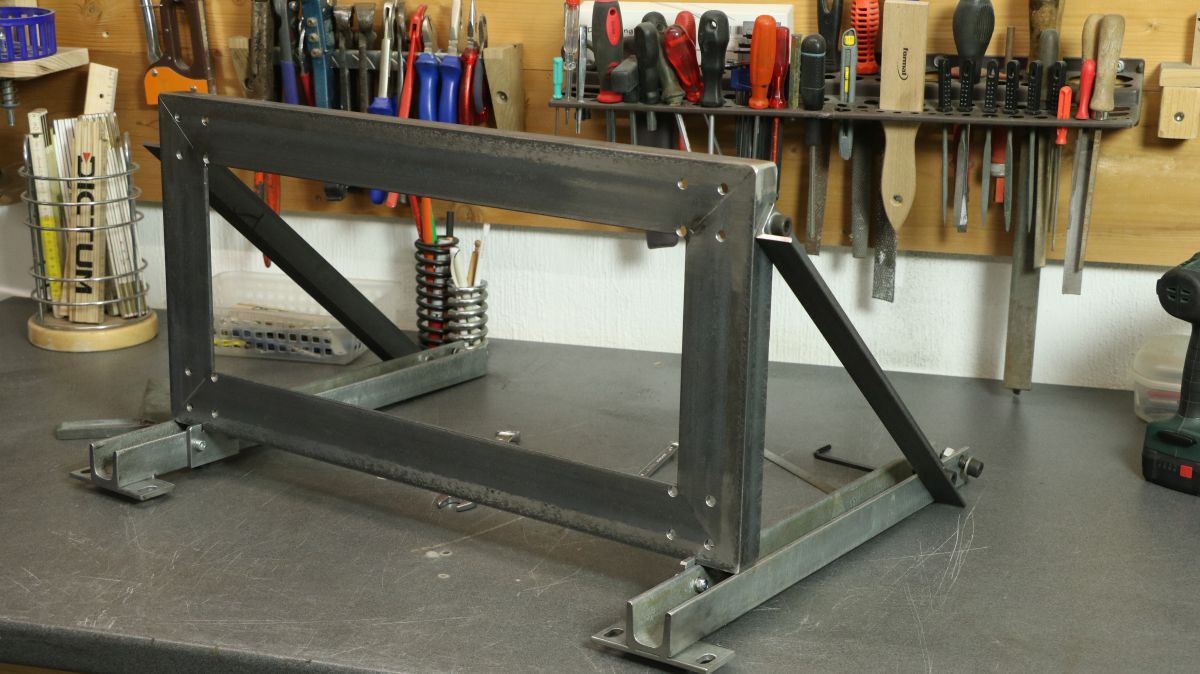

Die gesamte Trägerkonstruktion wird montiert und grob ausgerichtet
Die vorbereiteten Stahlwinkel dienen als unterer Träger, direkt verschraubt mit dem Gestell der Maschine. Die Langlöcher ermöglichen eine spätere Feinjustierung der Höhe.

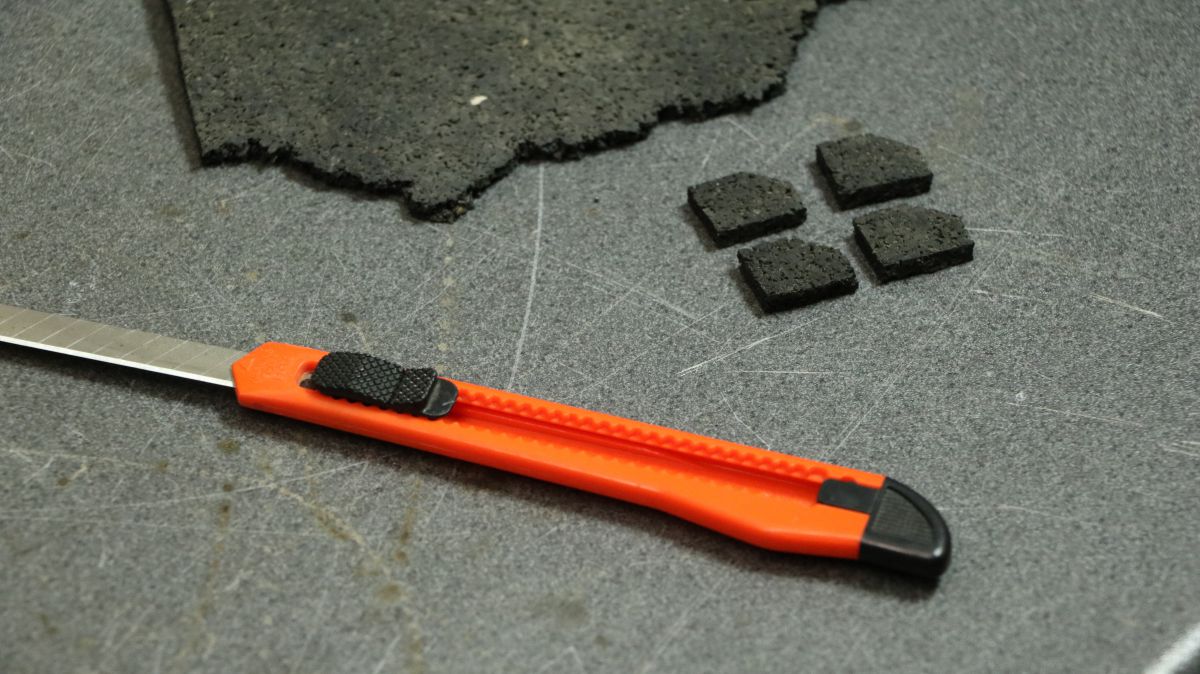

Die Anschlagpuffer wurden aus Gummimatten ausgeschnitten

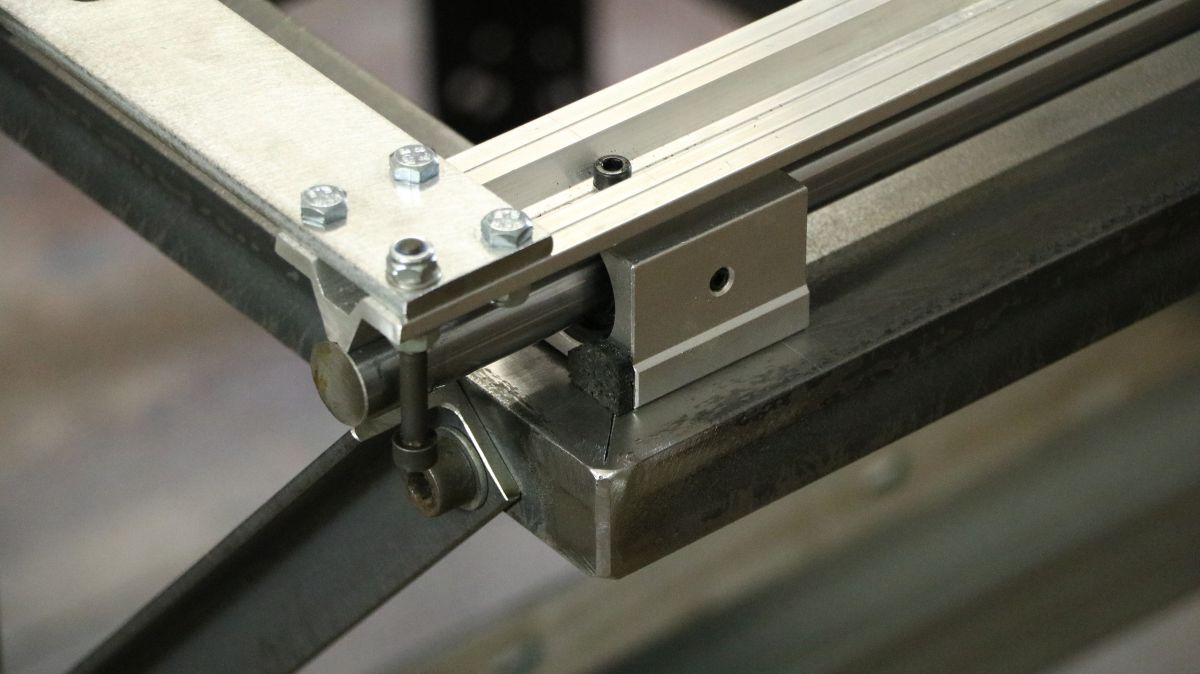

Die Anschlagpuffer fertig angeklebt an den Lagerblöcken

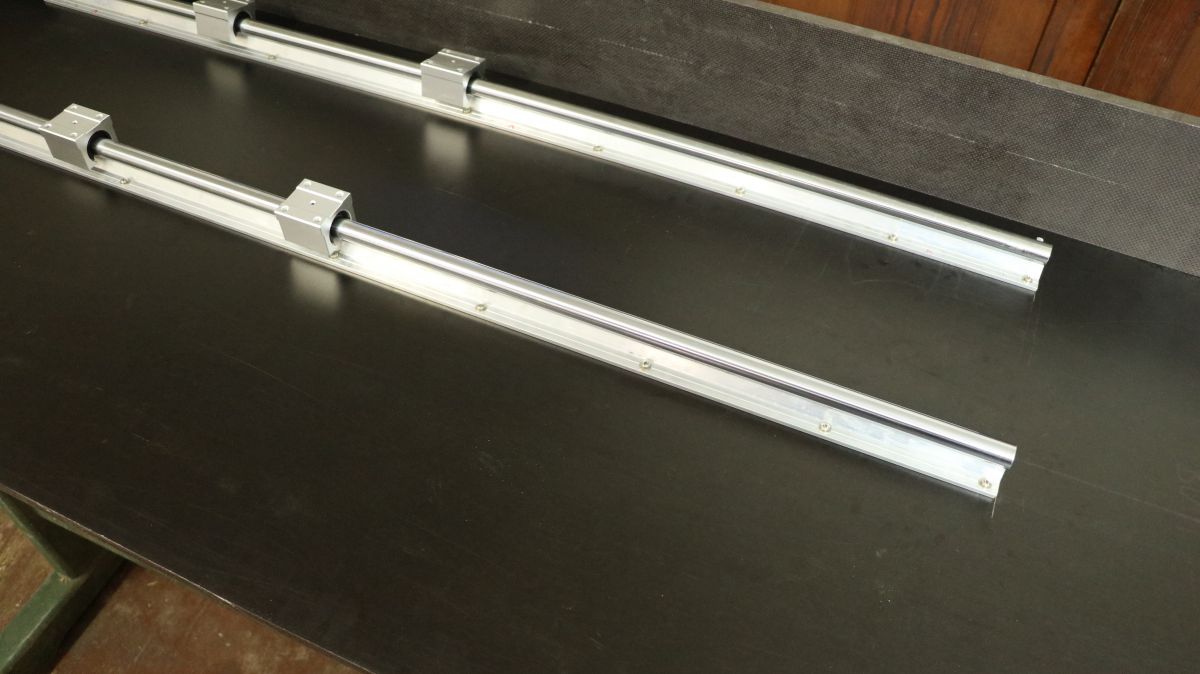

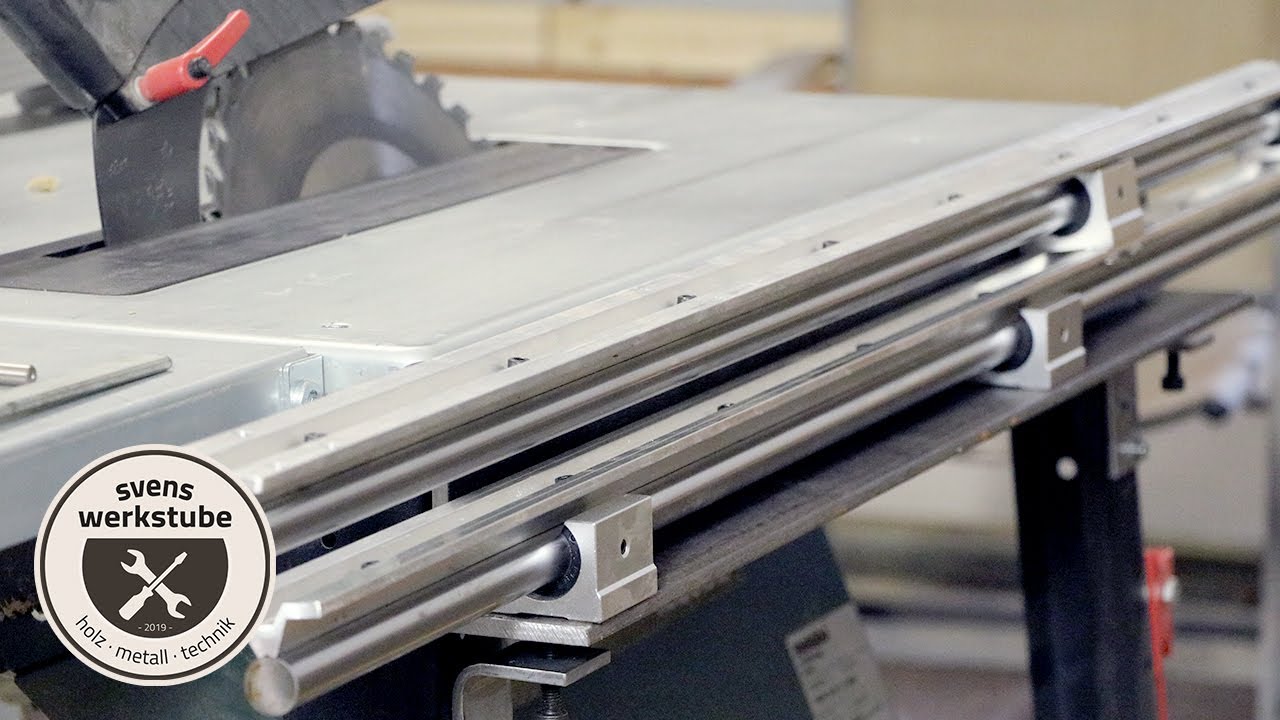

Die Montage der oberen Linearschienen an der Unterseite der Oberplatte der Schlittens

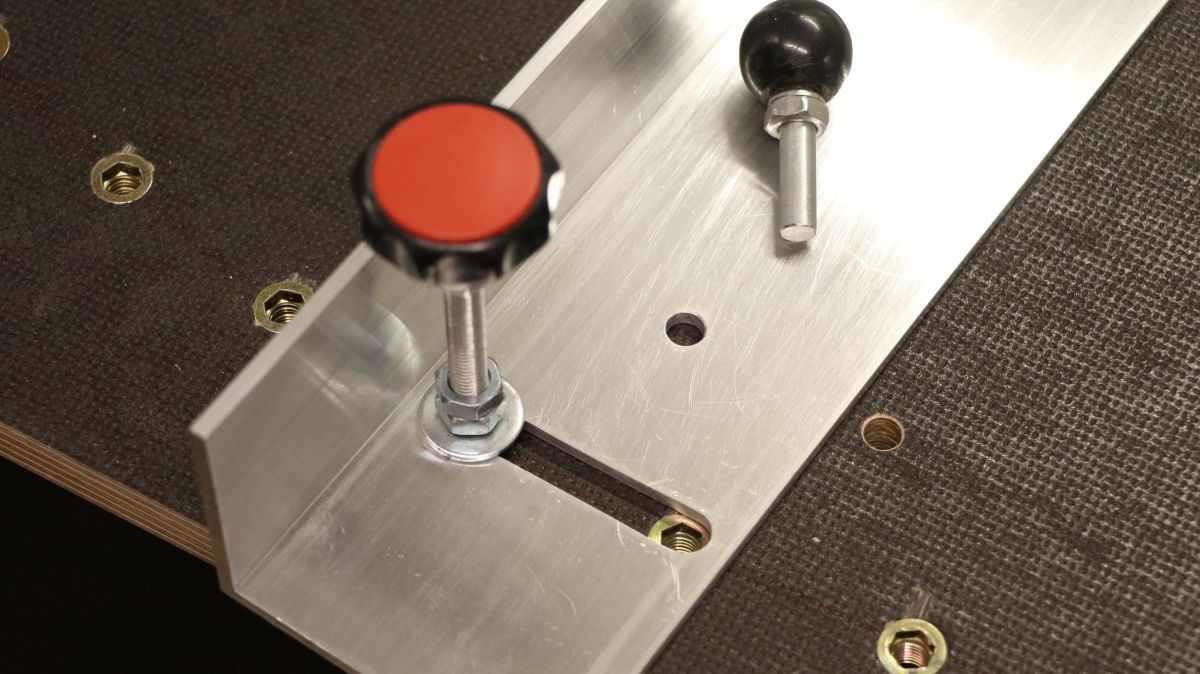

Über einen passgenauen Bolzen mit Kugelgriff kann der Queranschlag an fixen Punkten festgesetzt werden ohne manuelles Einstellen des Winkels
Die Schraube am Drehpunkt wurde durch einen Kipphebel mit Exzenter ersetzt und ermöglicht schnelles Lösen und Spannen. Dazu waren ein paar Anpassungen des Alu Profils nötig

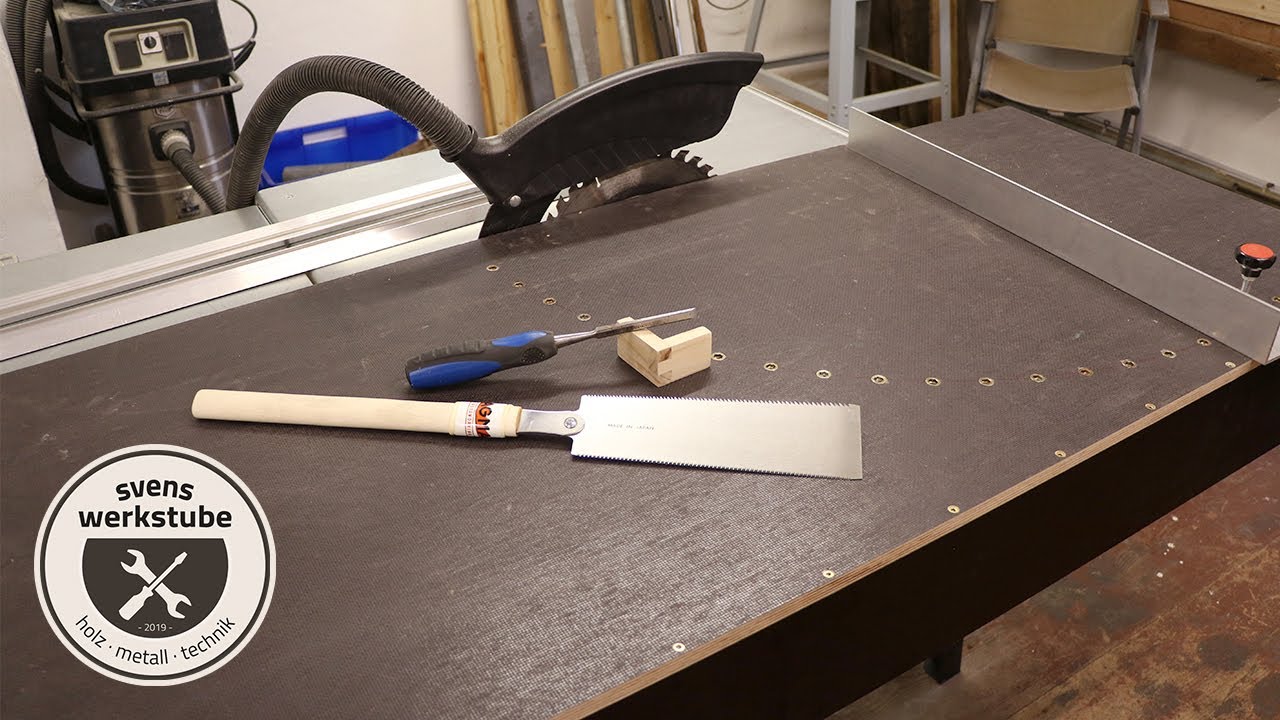

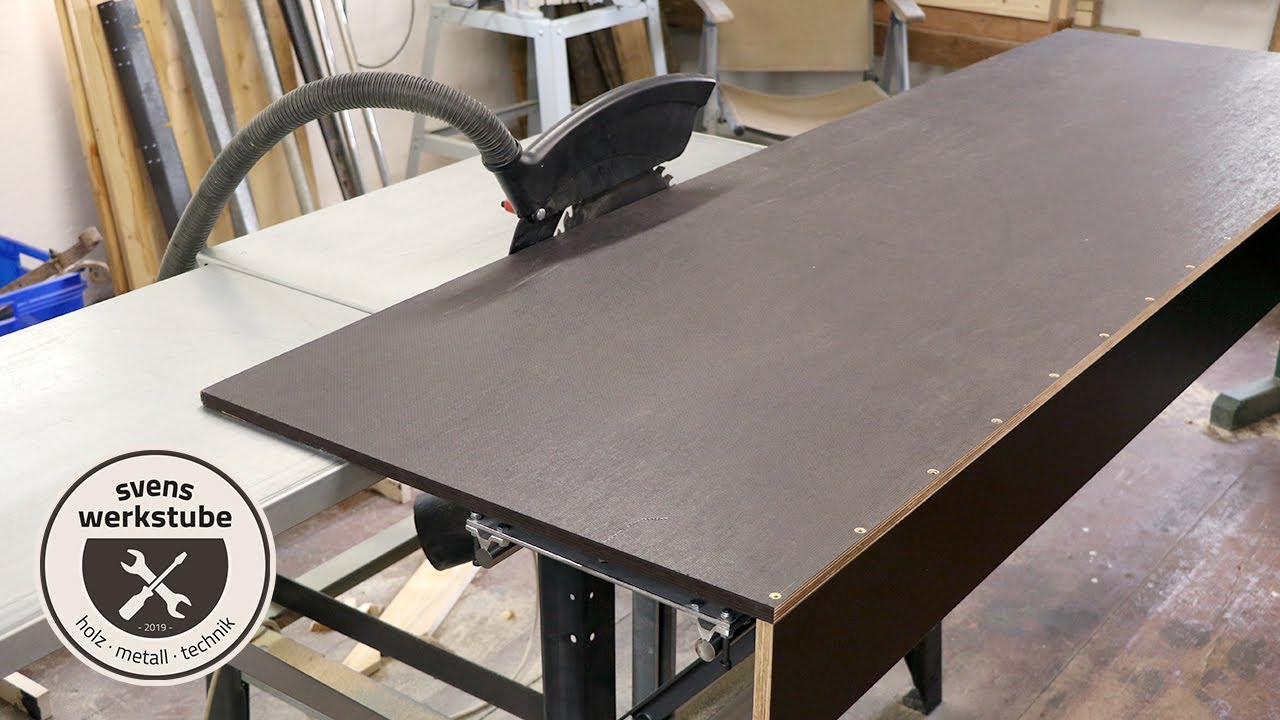

Hier sieht man den gesamten Schiebeschlitten mit montiertem Queranschlag. Der Schlitten wurde nochmals gekürzt und angepasst, um den einfachen Wechsel des Sägeblattes zu ermöglichen.
