Eigenbau Formatkreissäge

+ Video

28.07.2020 Eine Metabo TKHS 315 Baukreissäge wird zur Formatkreissäge umgebaut. Aus Kostengründen wird zunächst mit S235JR Baustahl sowie Siebdruckplatten gearbeitet. Diese können später flexibel ersetzt werden z.B. durch Stahl oder Aluminium. Die gesamte Konstruktion wurde in Fusion360 geplant und wird während des Umbaus immer wieder optimiert. Alle Details bis zum aktuellen Stand sind bereits als Video verfügbar, mehr Details und Bilder folgen!

Werkzeuge & Material

Links zu Produkten sind in der Regel Affiliate Links. Kauft Ihr über diese Links, erhalte ich ggf. eine kleine Provision. Der offizielle Preis bleibt dabei selbstverständlich unverändert.
Technische Zeichnung & Downloads
Aktuell keine Dokumente zu diesem Projekt

Das Gestell - Die tragende Stahlkonstruktion

Das gesamte Gestell als tragende Konstruktion ist aus S235 (Baustahl) gefertigt, in den meisten Fällen Winkelstahl. Auf Schweißverbindungen wurde weitgehend verzichtet um Verzug zu vermeiden und bei der Ausrichtung und späterer Erweiterung flexibel zu bleiben. Es wurde daher komplett mit Schraubverbindungen gearbeitet. Nach der ersten groben Montage werden alle Komponenten aufeinander abgestimmt, ausgerichtet und justiert. Schließlich sind später plane Auflageflächen und Rechtwinkligkeit für weitere Bauteile wie Sägetisch und Schiebeschlitten nötig.

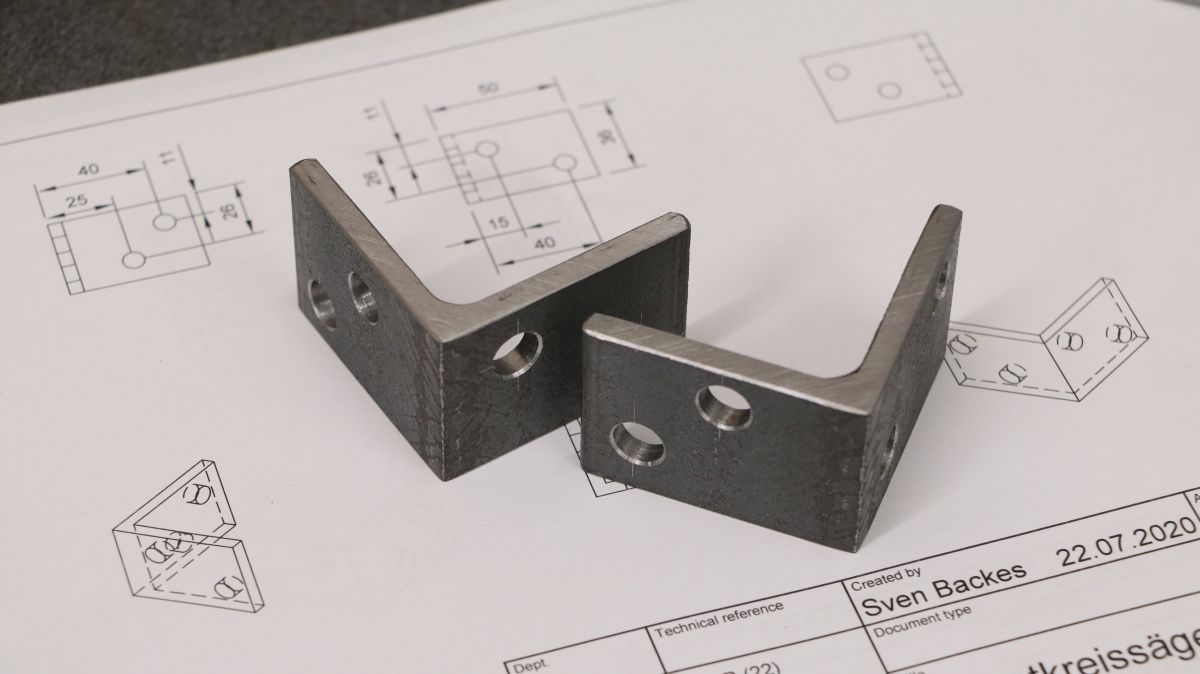

Aussparungen in Handarbeit, viele Anpassungen an den Bauteilen und jede Menge Bohrungen sind nötig. Die tatsächliche Arbeit ist in Foto und Video natürlich nicht darstellbar. Hier nur kleine Auszüge aus einer Vielzahl von nötigen Arbeitsschritten. Das letzte Bild zeigt die grob montierte Konstruktion in der ersten Version. Diese wurde später nochmals überarbeitet. Mehr Details sowie Erklärungen zur Statik und Lastverteilung sind in den Videos zu sehen!


Motorblock Anpassung

Bild 1 zeigt den Motorblock der TKHS 315 im Orginal. Hier sind noch die längeren Winkelbleche zur Aufhängung und 45° Verstellung zu sehen. Diese wurden gekürzt, um Platz für den Schiebeschlitten zu schaffen. Die 45° Verstellung wird später über eine zusätzliche Mechanik realisiert. Zusätzlich wurde das Gehäuse mit der Trennscheibe gekürzt und der Schnitt entgratet und auf Maß gefeilt. Der gesamte Motorblock hängt nun angepasst und montgiert im Sägetisch und ist optimal auf die Gesamtkonstruktion angepasst. Viel mehr Details sind in den Videos zu sehen!

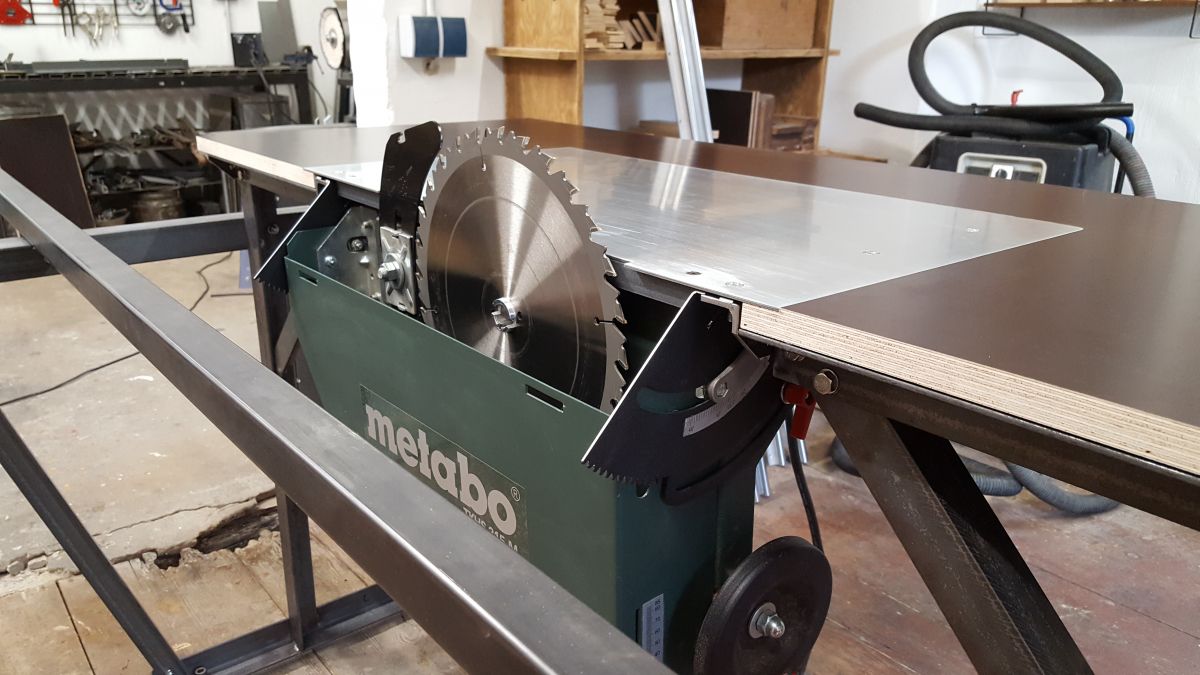

Sägetisch und Abdeckung aus Stahlblech

Die obere Auflagefläche am Sägetisch besteht aus einer 21mm Siebdruckplatte, da die Ausfertigung in Alu oder Stahl den aktuellen Kostenrahmen sprengen würde. Die Siebdruckplatte wurde zunächst mit der Oberfräse genutet. Der Auschnitt mit der Tauchsäge ergibt eine große Aussparung und einen Falz, in dem das Stahlblech zur Abdeckung des Motors liegt. Der Radius des Fräsers wurde per Hand mit der Feile auf das Stahlblech übertragen. Stahlblech und Motoreinheit hängen fest verschraubt auf zusätzlichen Winkelstählen im Gestell und bilden mit der Siebdruckplatte eine plane Oberfläche. Die Aussparung für das Sägeblatt wurde mit der Trennscheibe grob geschnitten und anschließend auf Maß gefeilt. Zur Stabilisierung dient ein an der Vorderkante angeschraubter Winkelstahl. Viel mehr Details sind in den Videos zu sehen!


Schiebetisch auf Linearführung

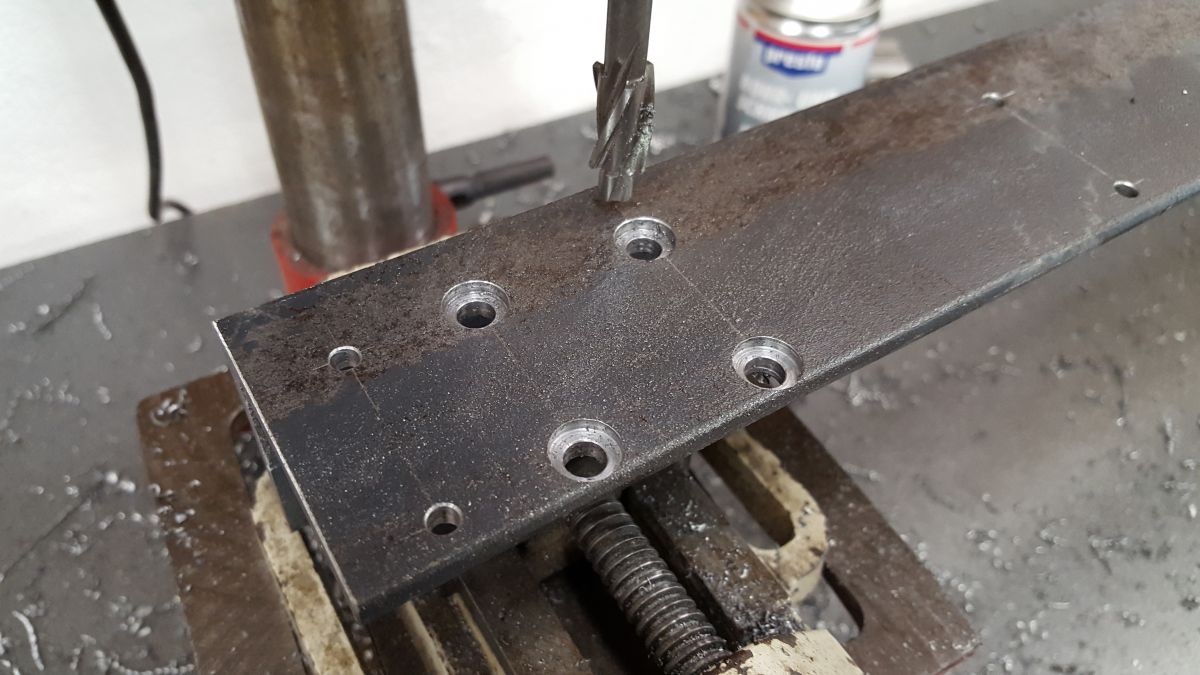

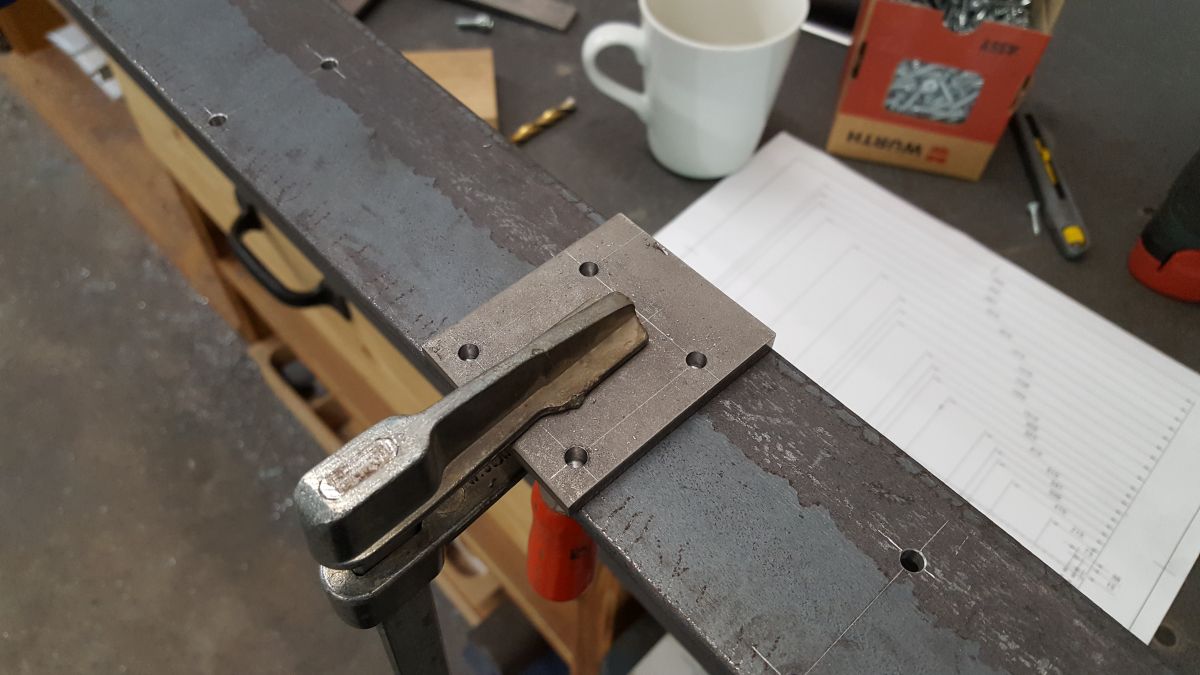

Der Schiebetisch läuft auf einer Linearführung mit Edelstahlwellen und Lagerblöcken. Die gesamte Grundkonstruktion ist mit Winkelstahl (S235 Baustahl) gefertigt. Der Schiebeschlitten lässt sich über eine Einstellung in der Höhe und Neigung genau justieren, um eine plane Fläche zum Sägetisch zu erreichen. Als Oberteil dient eine 21 mm Siebdruckplatte. Diese soll später aus statischen Gründen durch Alu oder Stahl ersetzt werden. Die Bohrungen für die Lager wurden mit einer selbsthergestellten Bohrlehre aus Edelstahl gesetzt und mit Flachsenkungen versehen. Als Stabilisierung dienen Winkelstähle mit Aussparung für die Wellen, die als Querstreben zwischen den Lagerbrücken verschraubt sind.


Verstellbarer Queranschlag

Der Queranschlag ist aus Aluminium gefertigt und lässt sich auf ganzer Länge verschieben. Winkeleinstellung ist in beide Richtungen möglich und wird über Klemmhebel arretiert. Das Anschlagprofil lässt wiederholgenaue Schnitte bis 1 m Breite zu, lässt sich bei Winkelstellung verschieben und ebenfalls mit Klemmhebeln feststellen. Alle Bauteile bis auf die Aluprofile wurden per Hand gefertigt.


Längsanschlag / Parallelanschlag am Sägetisch

Der Parallelanschlag für den Sägetisch wurde aus Stahl als Trägerkomponenten und Alu Systemprofilen als Führung und hergestellt. Die Arretierung geschieht über verstellbare Klemmhebel auf zwei Achsen, die über Gleitmuttern bzw. T-Nutsteine in die Nuten der Profile greifen. Durch die großflächige Dimensionierung der Bauteile ist das System sehr steif und lässt sich kaum bewegen, was natürlich das Ziel für sichere und präzise Schnitte ist. Leider gibt es hierzu keine weiteren Detailfotos. Im zugehörigen Video ist jedoch alles ausreichend dokumentiert und erklärt.


Fortsetzung folgt

Die Formatsäge ist weiter im Bau und wird erweitert. Mehr Bilder folgen
