Die Tischbohrmaschine im originalen Zustand
Zunächst werden die Bauteile demontiert
beide Stahlrohre, das originale und das der anderen Maschine, werden geschliffen und gereinigt
Mit Winkelstahl zur Stabilisierung der Flucht werden die Rohre auf Stoß geheftet und danach komplett verschweißt
Die Heftpunkte sind je um 90° veresetzt, um den Verzug auszugleichen. So ist auch ein nachträgliches Richten noch möglich
Nach dem Schweißen wurde die Schweißnaht mit der Feile geebnet und mit Schleifpapier feingeschliffen
Der Abstand vom Bohrtisch zur Spindel ist jetzt fast doppelt so groß und ermöglicht deutlich mehr Anwendungen
Das verschweißte Rohr wurde zuletzt noch gänzlich vom Rost befreit, mit Korn 400 per Hand geschliffen und geölt, um weitere Korrosion zu vermeiden
Stahl Vierkantrohr von altem Zaunpfosten ablängen und vom Lack befreien
Die Stahlplatten wurden gebohrt und per Winkelschnitt mit großen Fasen versehen
Eine Edelstahlplatte wurde gereinigt, gebohrt und mit Gewinde versehen, um den Flnasch der originalen Säule aufzunehmen
Aus Flachstahl wurden vier stabile Unterlegscheiben für die Verankerung im Boden gefertigt
Die Stahlplatten des Ständers wurden verschweißt. Anschließend wurden alle Teile lackiert und montiert
Die Verankerung des Maschinenständers mit Schrauben im Boden
Der Flansch der Maschine ist fest mit dem Ständer verschraubt

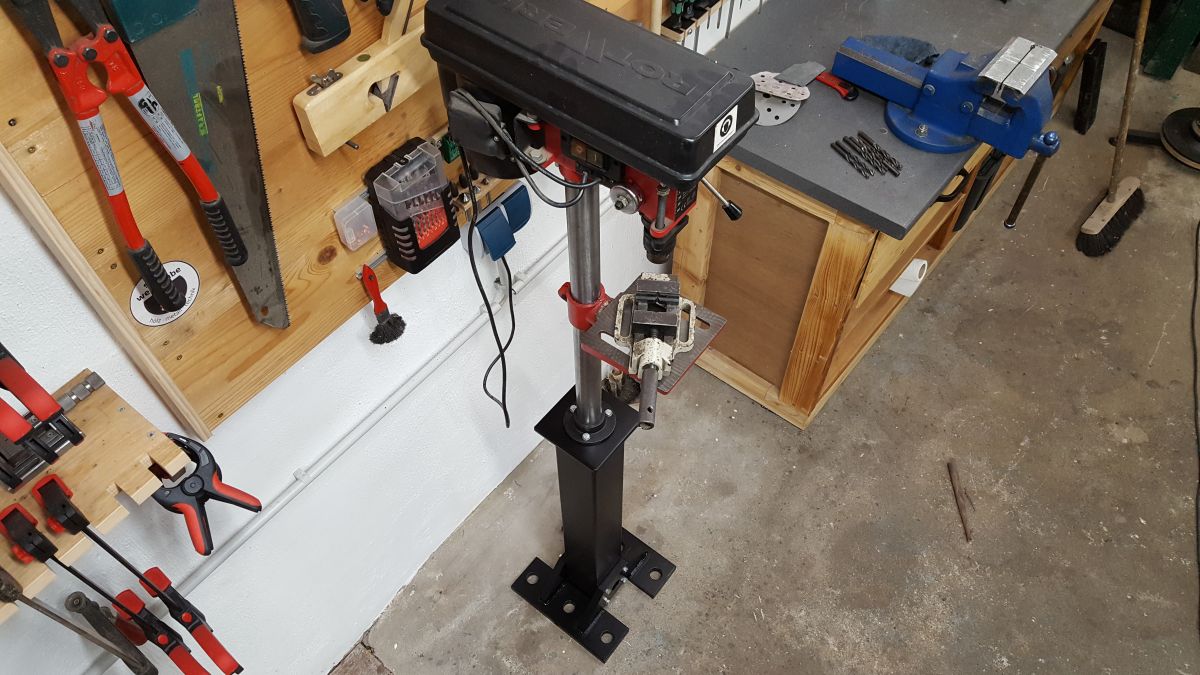

Umbau von Tischbormaschine zu Säulenbohrmaschine im fertigen Zustand
Umbau von Tischbormaschine zu Säulenbohrmaschine im fertigen Zustand
Umbau von Tischbormaschine zu Säulenbohrmaschine im fertigen Zustand
Umbau von Tischbormaschine zu Säulenbohrmaschine im fertigen Zustand
