Werkzeug Schublade selbstgebaut aus Restholz

25.05.2020 Eine große Schublade in der Werkbank für diverse Kleinteile musste her. Gebaut habe ich diese aus Siebdruckplatte und alten Nut- und Federbrettern. Die Schublade läuft auf Vollauszügen, passt optisch zur Werkbank und bietet viel Platz. Die Blende ist inklusive Griff am Korpus verschraubt um Werfungen der Leisten zu verhindern. Ein schönes und nützliches Projekt inklusive Restverwertung

Videos bei YouTube

Aktuell keine Videos zu diesem Projekt

Werkzeuge & Material

Hobel Schlichthobel Holz Ulmia

Akku Bohrschrauber BS 18 Li Metabo

Akku Bohrschrauber PowerMaxx BS Metabo

Exzenterschleifer PEX 220 A Bosch

Handentgrater 90° Ruko

Kegelsenker Set Holz Wolfcraft

Kraftform Schraubendreher Wera

Schraubzwinge verschiedene Längen Bessey

Digital Winkelmesser Preciva

Schlosserwinkel mit Anschlag 300 / 150 Helios-Preisser

(150x100) (300x175)

Streichmaß flach Helios-Preisser

Kreissägeblatt Speedline Wood 315 mm Bosch

Schleifscheiben 125 mm Klett mit Loch

Links zu Produkten sind in der Regel Affiliate Links. Kauft Ihr über diese Links, erhalte ich ggf. eine Provision. Der offizielle Preis bleibt dabei selbstverständlich unverändert.

Technische Zeichnung & Downloads

Aktuell keine Dokumente zu diesem Projekt

Bilder und Details

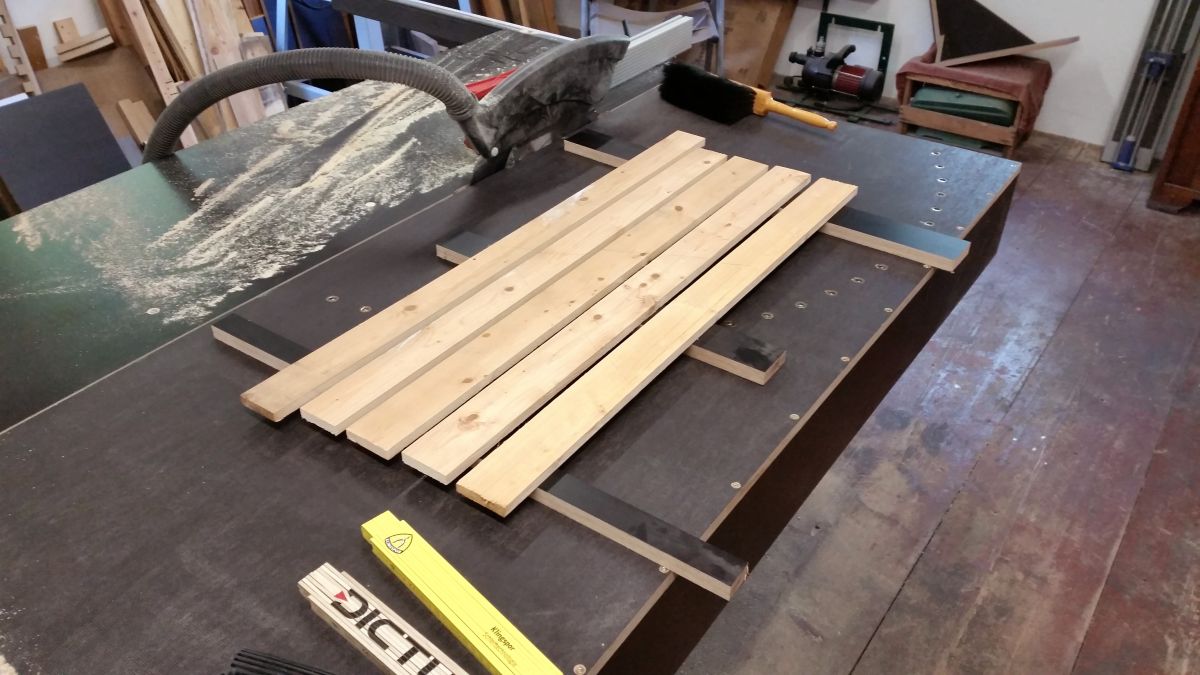

Aus 30 Jahre alten Nut- und Federbrettern habe ich zunächst Leisten geschnitten


Die Leisten wurden sorgfältig sortiert und fest verleimt

werkzeug-schublade-selbstgebaut-aus-restholz-schublade-korpus-aus-siebdruckplatte-fd9d92c6.jpeg

Der Korpus besteht aus 18mm Siebdruckplatte und läuft stabil auf Vollauszügen

werkzeug-schublade-selbstgebaut-aus-restholz-hobeln-der-leimholzplatte-als-blende-428a711f.jpeg

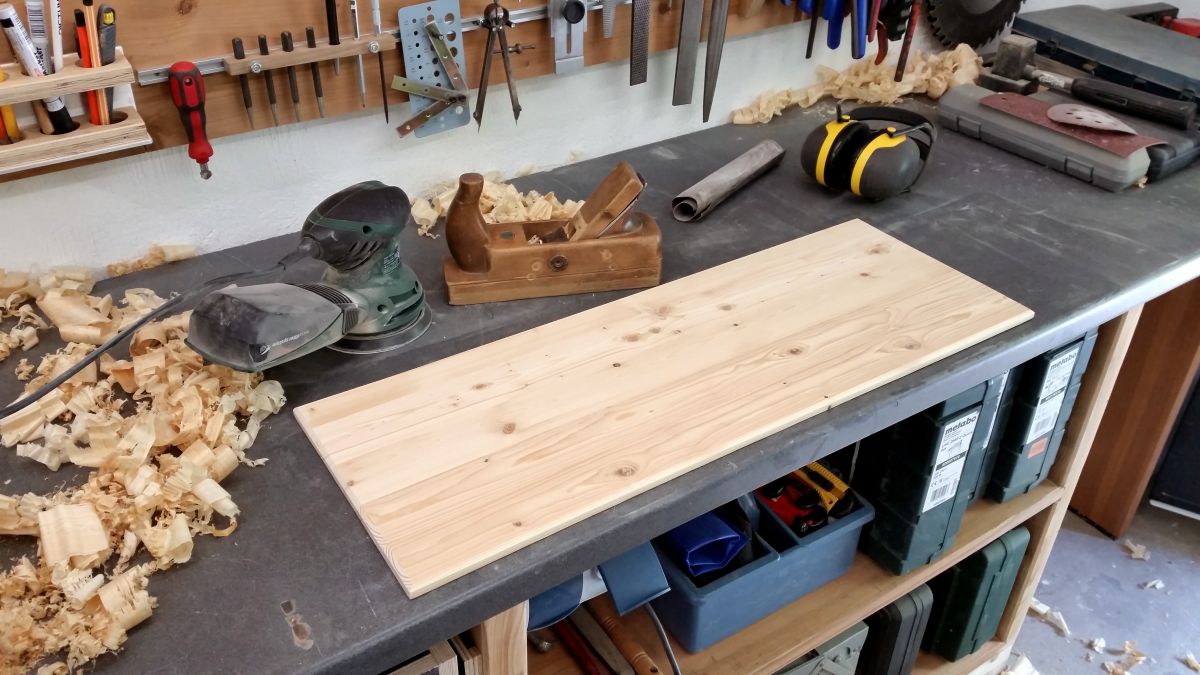

Die Blende aus Leimbholz wird per Hand gehobelt und abgerichtet

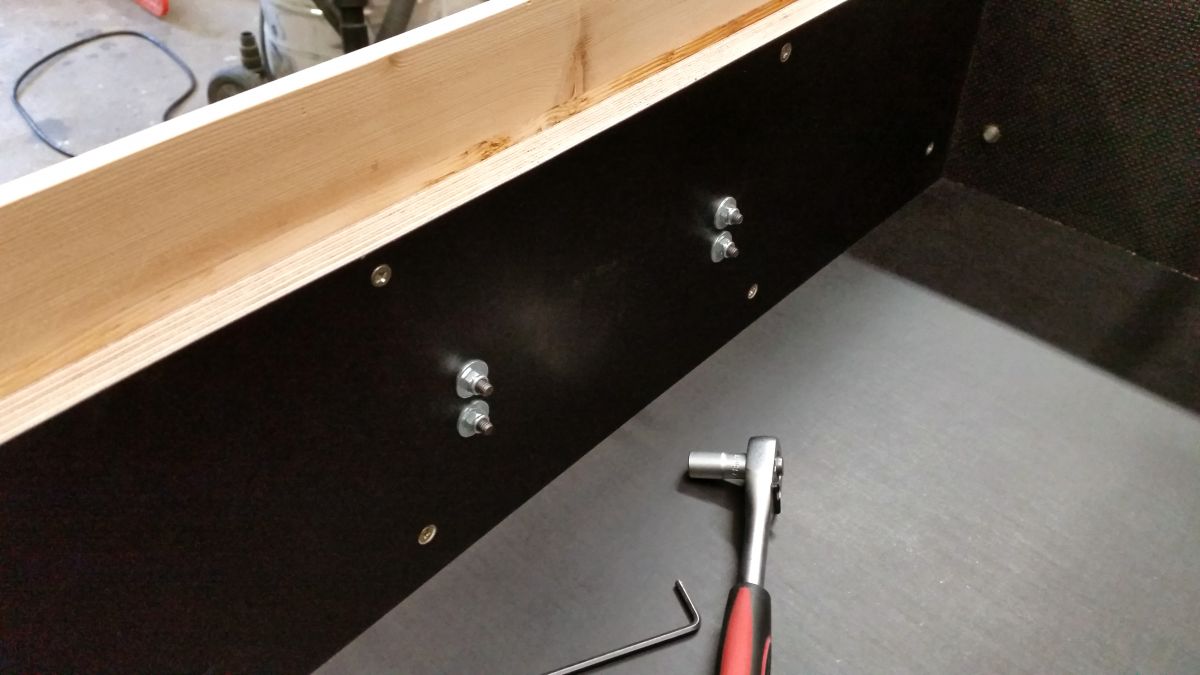

Ein alter Griff aus Druckguss wird mit der Blende zusammen am Korpus verschraubt

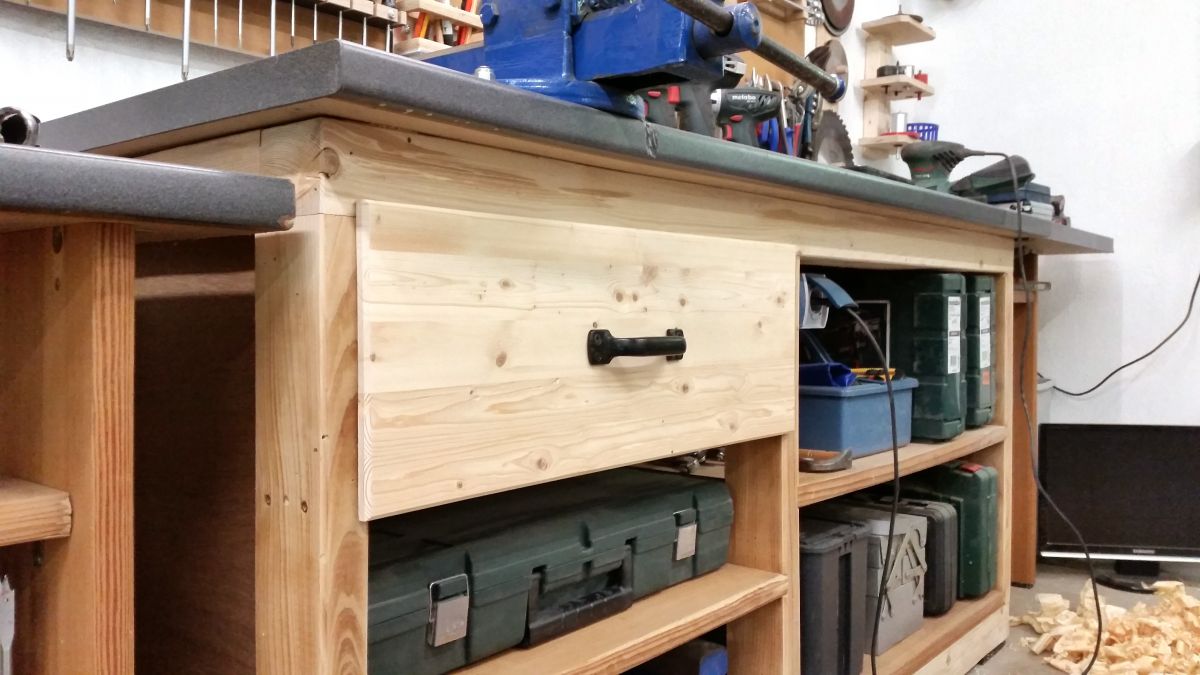

Detailansicht der Schublade mit Blende und Griff

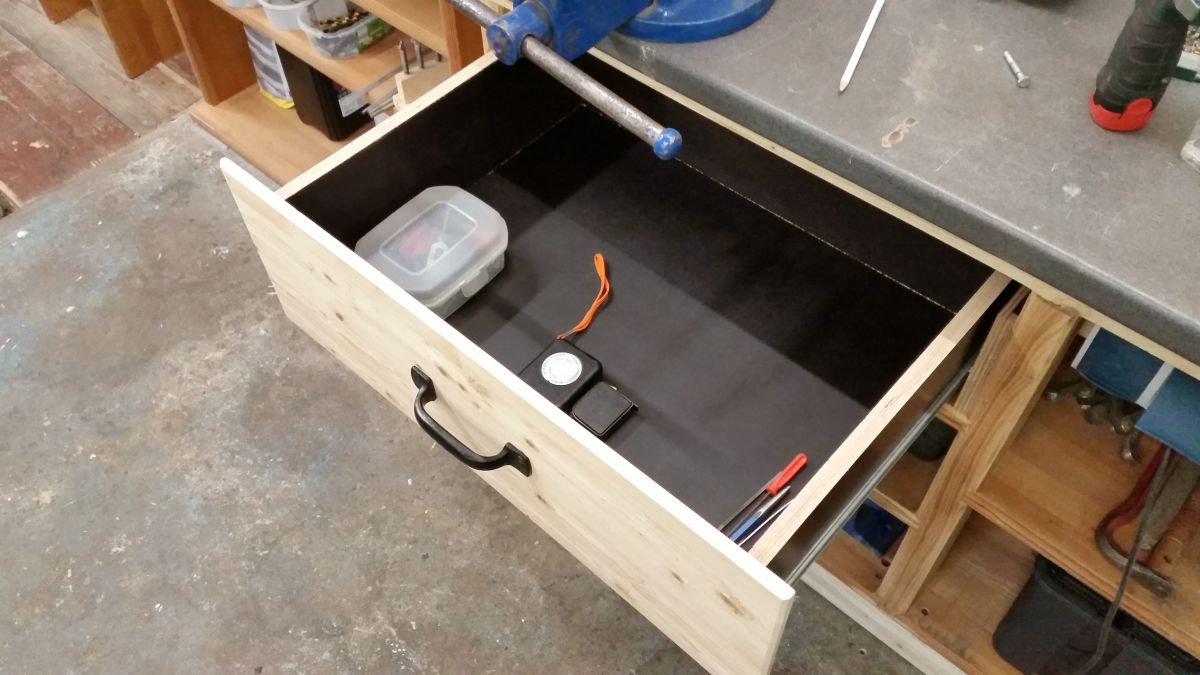

Detailansicht der Schublade von oben. Viel Platz für Kleinteile!

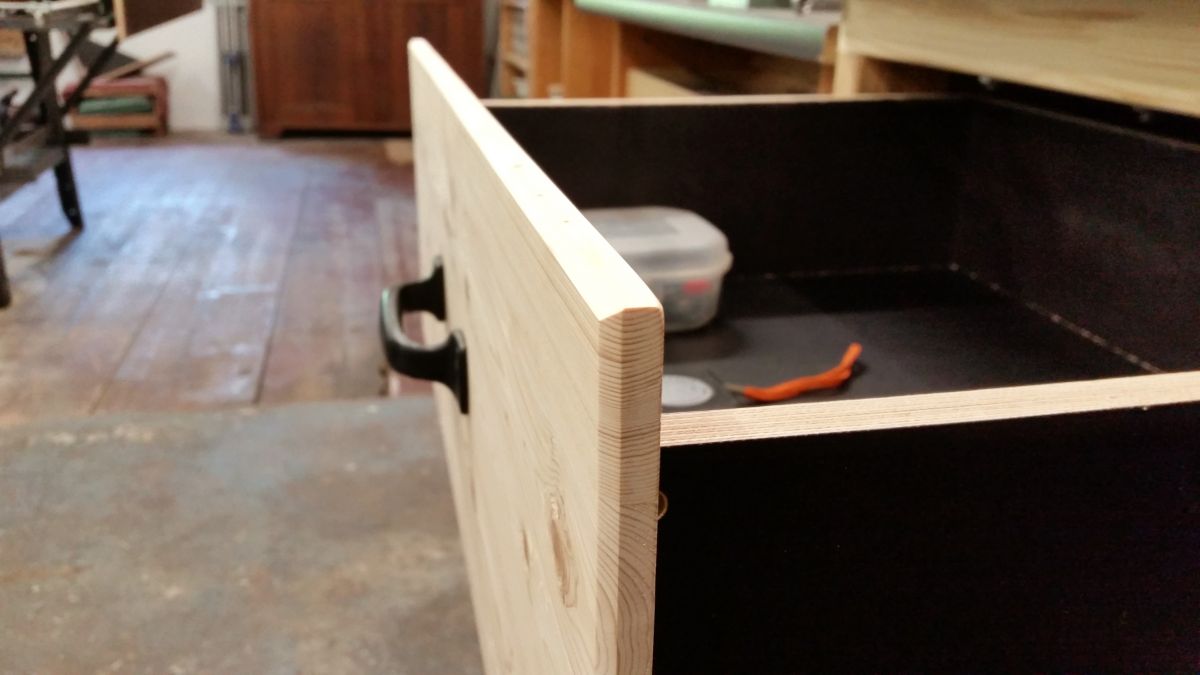

Die Kanten der Schubladenblende habe ich mit dem Hobel angefast
