Rechteckrohr als Führungsschiene

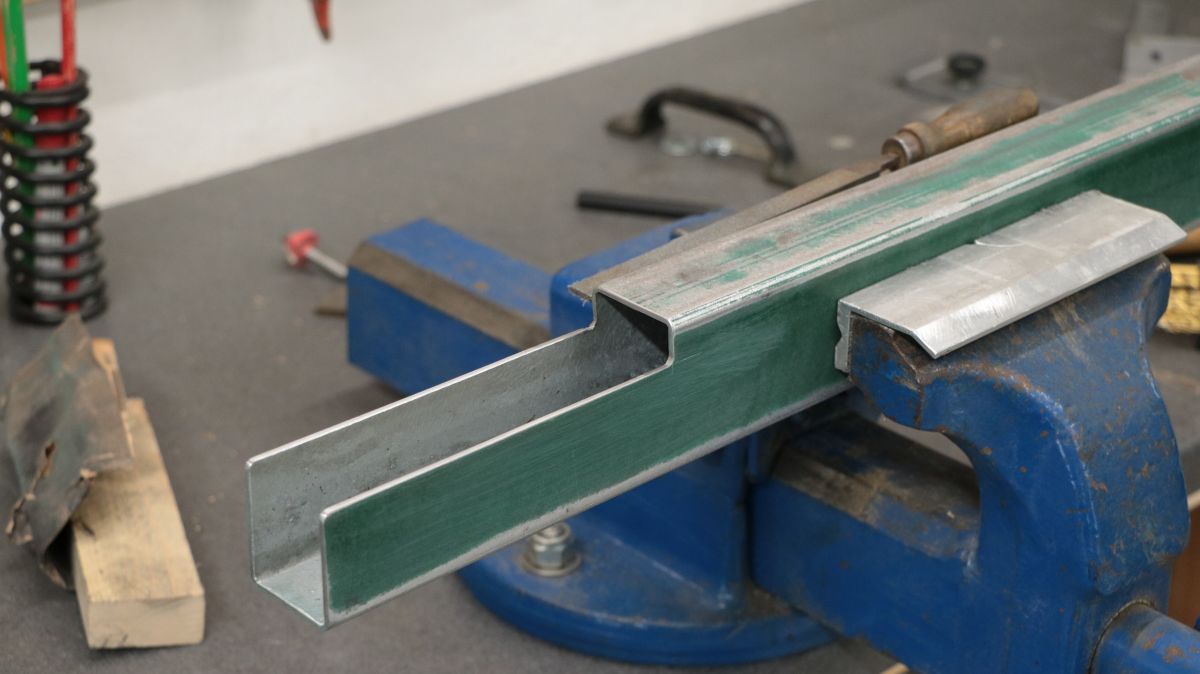

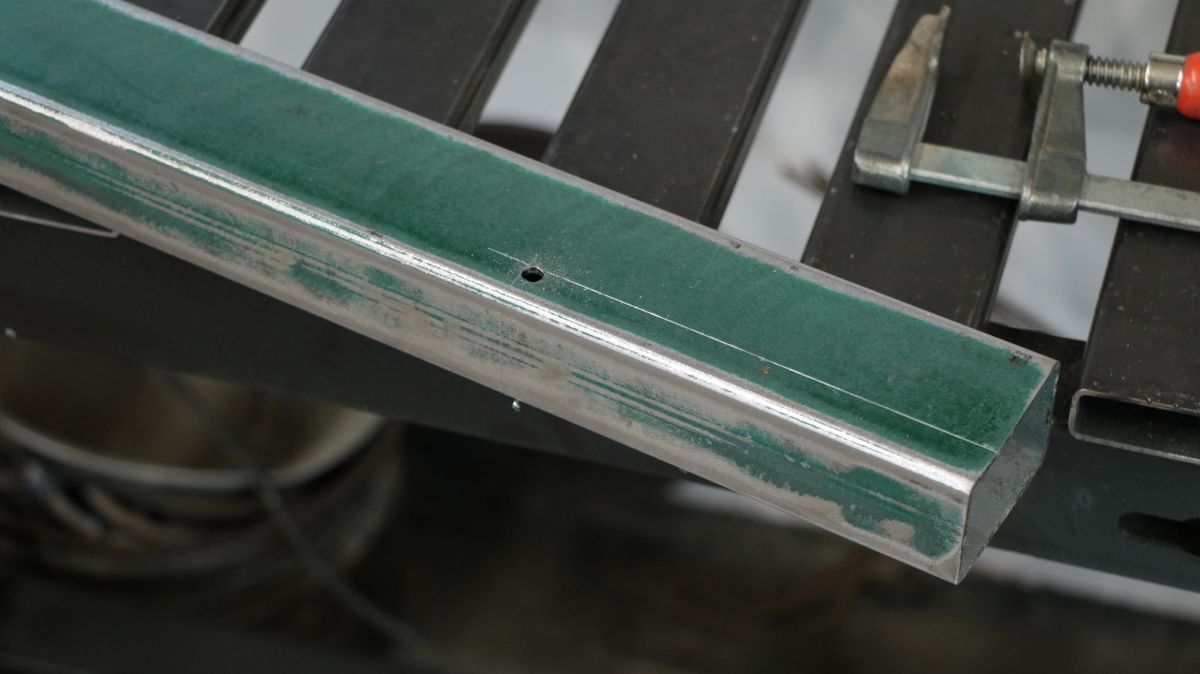

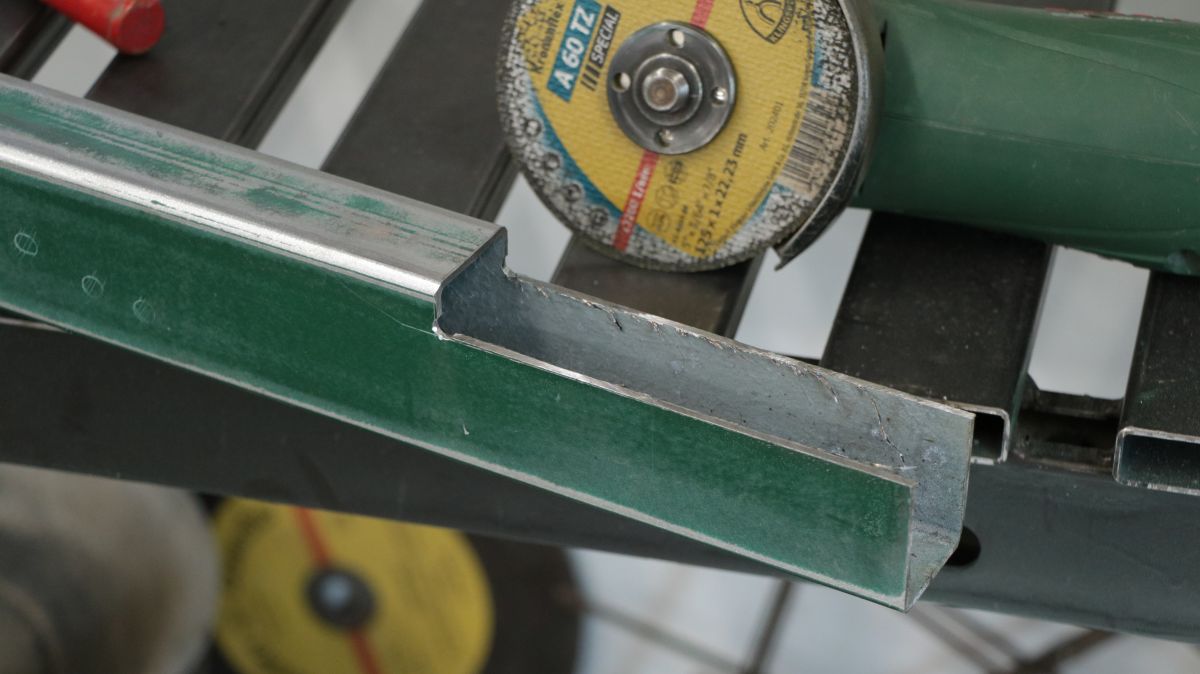

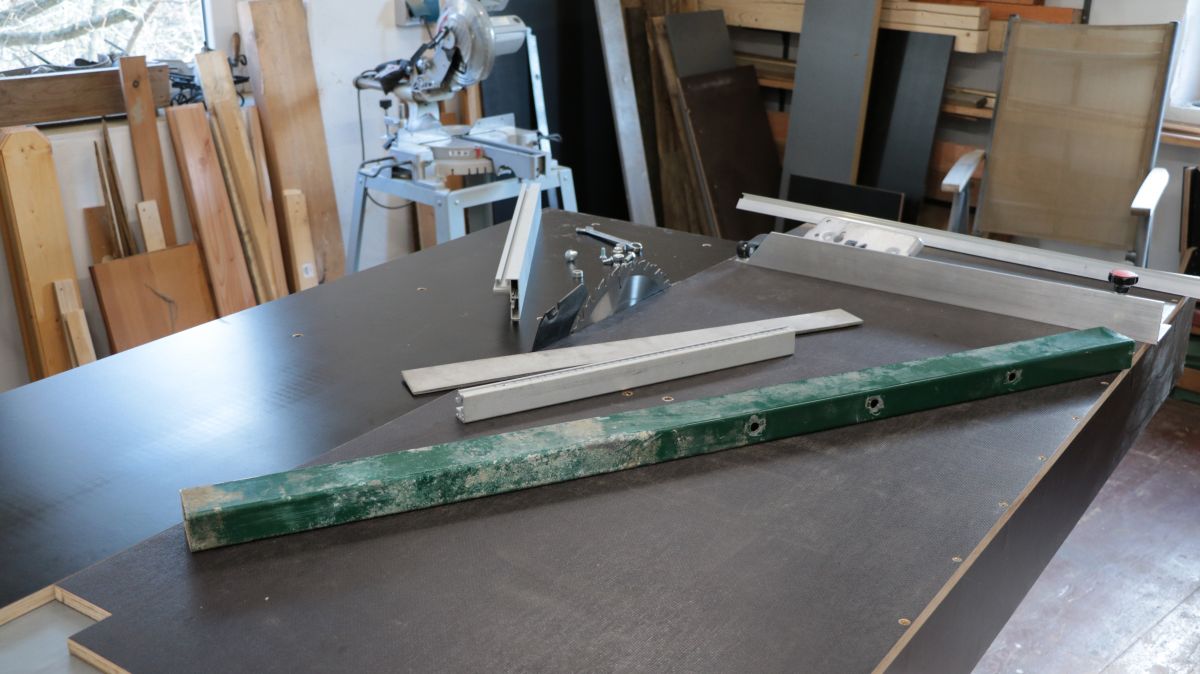

Ausgangsmaterial für die Führung ist ein Rest Stahlrohr, das vorher als Pfosten für einen Stabmattenzaun diente. Die Aussparung für den Schiebeschlitten wurde mit Winkelschleifer und Trennscheibe herausgearbeitet. Die Aussparung wurde auf Endmaß gefeilt und entgratet.
Schlitten

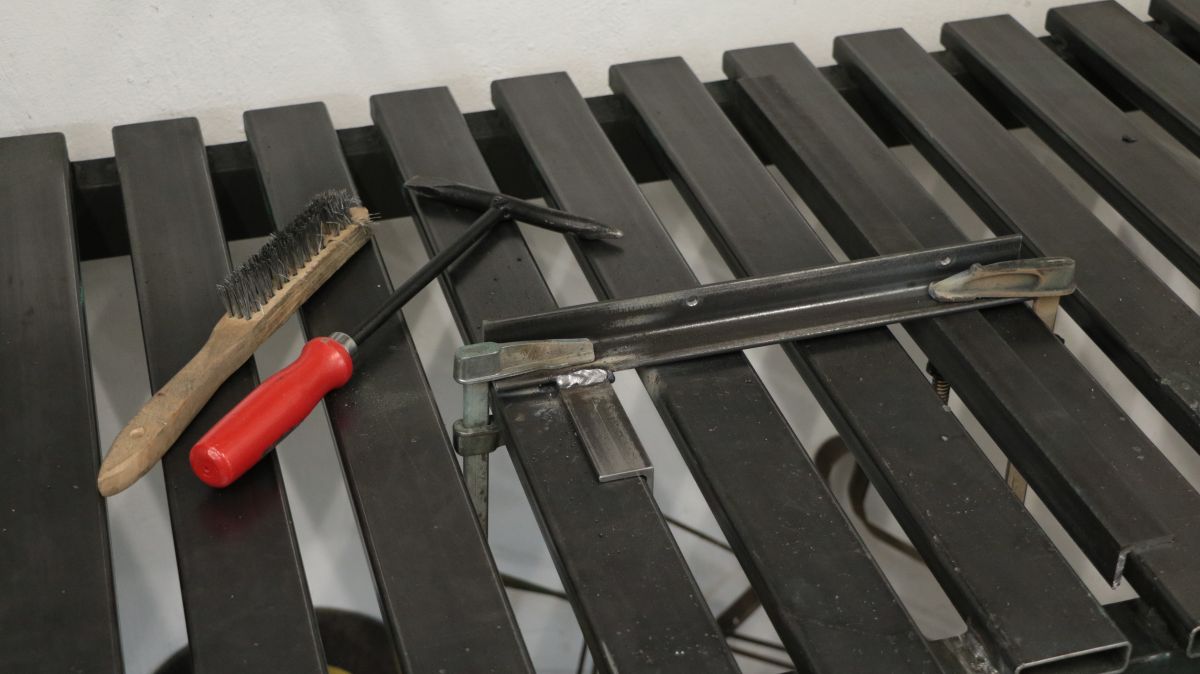

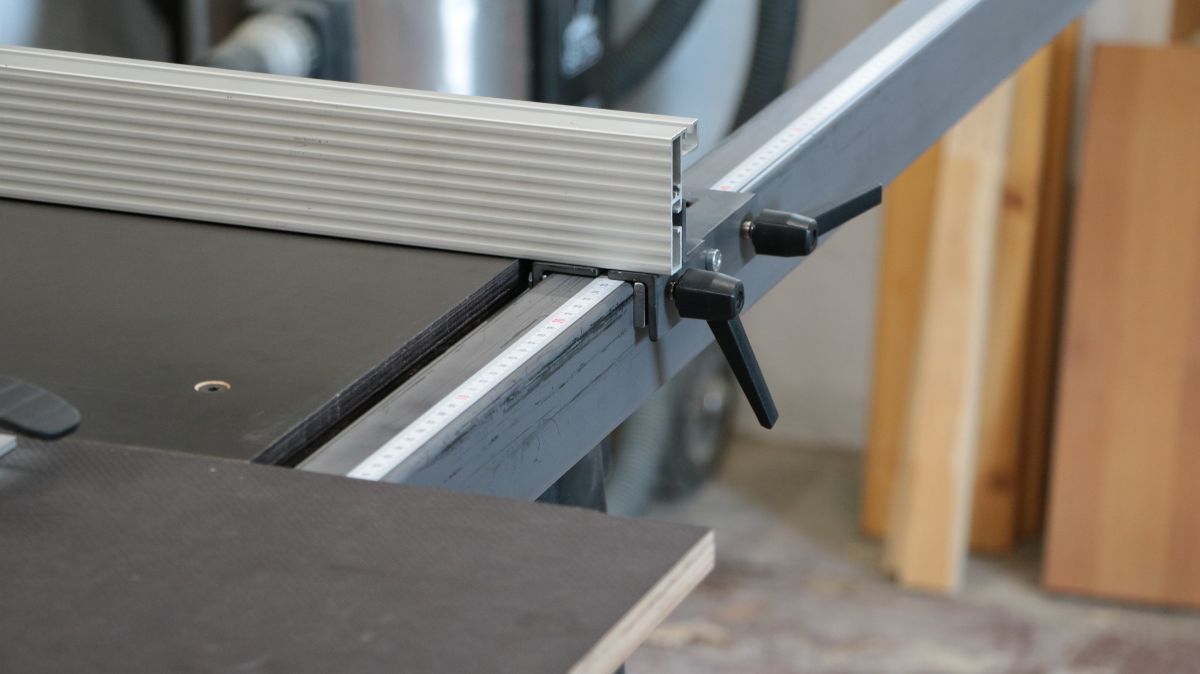

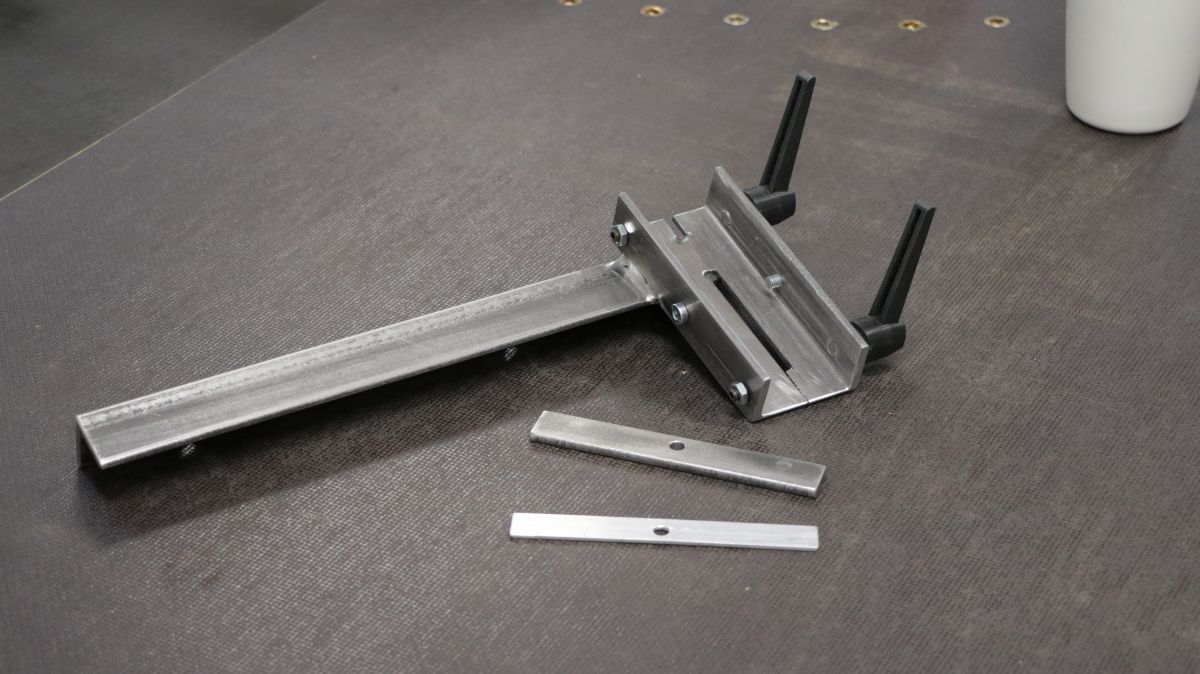

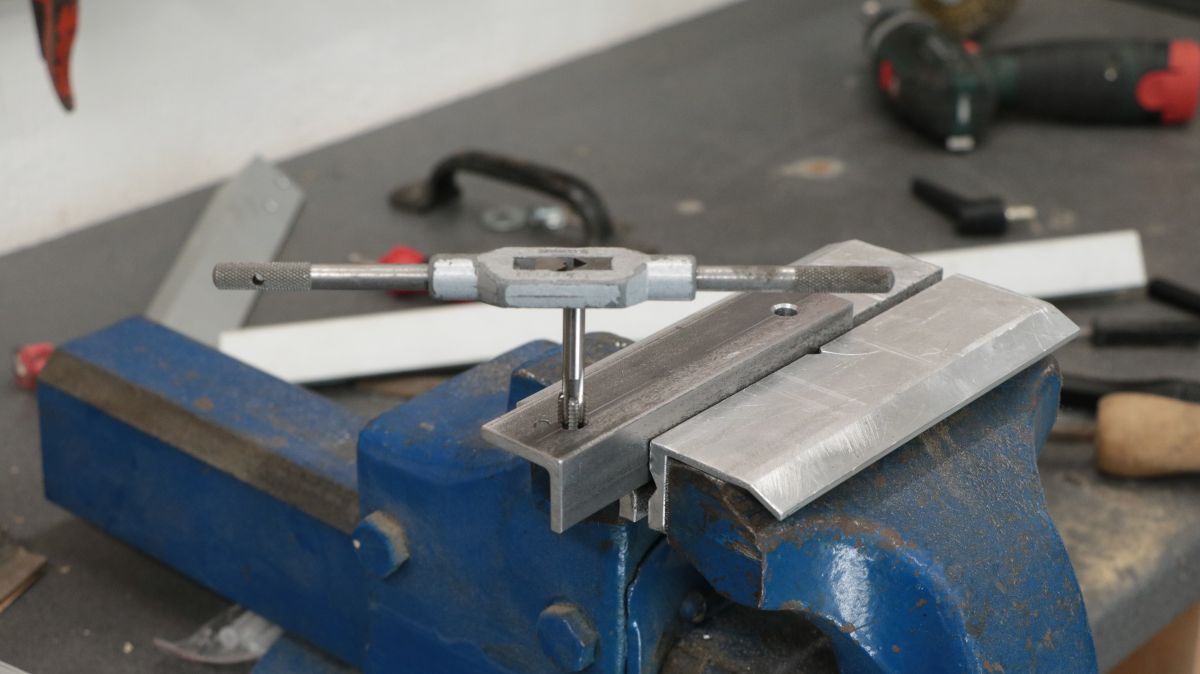

30x30 mm Winkelstahl wurde abgelängt und mit nötigen Bohrungen sowie M6 und M8 Gewinden versehen. Die Winkel wurden rechtwinklig verschweißt und bilden zusammen ein U-Stahl. Die genaue Einstellung des Winkels erfolgt über Madenschrauben, die über eine Mutter gekontert werden können. So ist eine präzise Winkeleinstellung des Längsanschlags möglich. Die Führung und Einstellung wird über Stahl- sowie Aluminiumleisten realisiert. Ein Alu Profil mit Spannschrauben (rot) kann je nach Anforderung nach vorne und hinten verschoben werden.

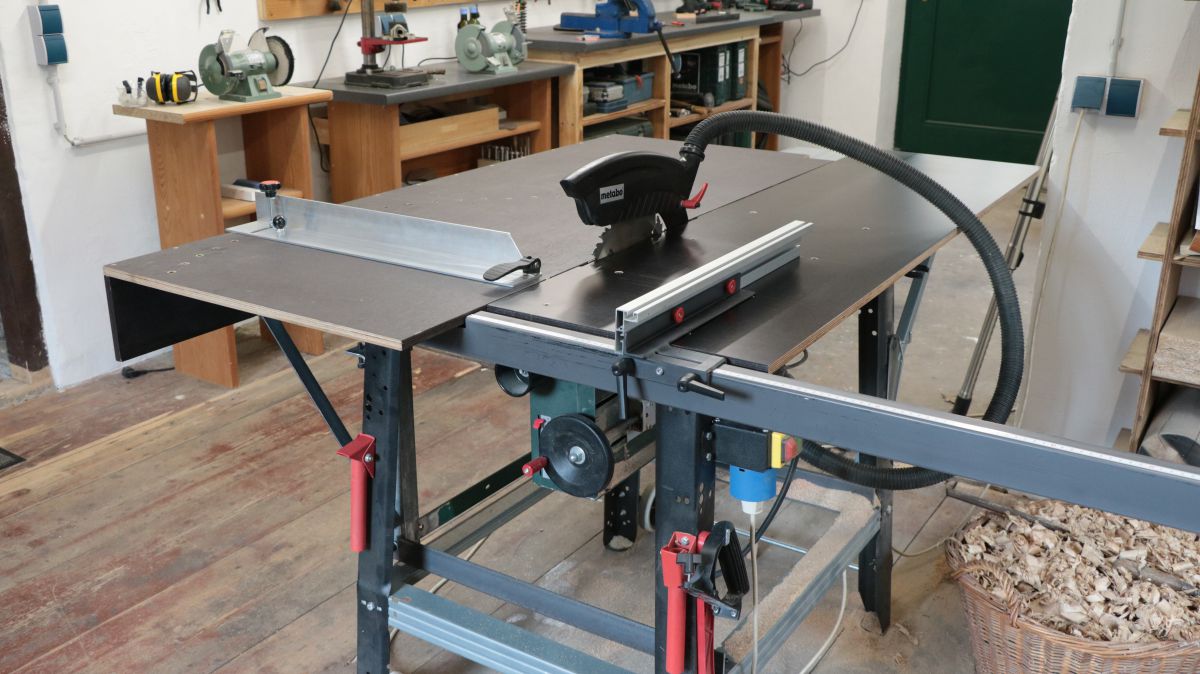

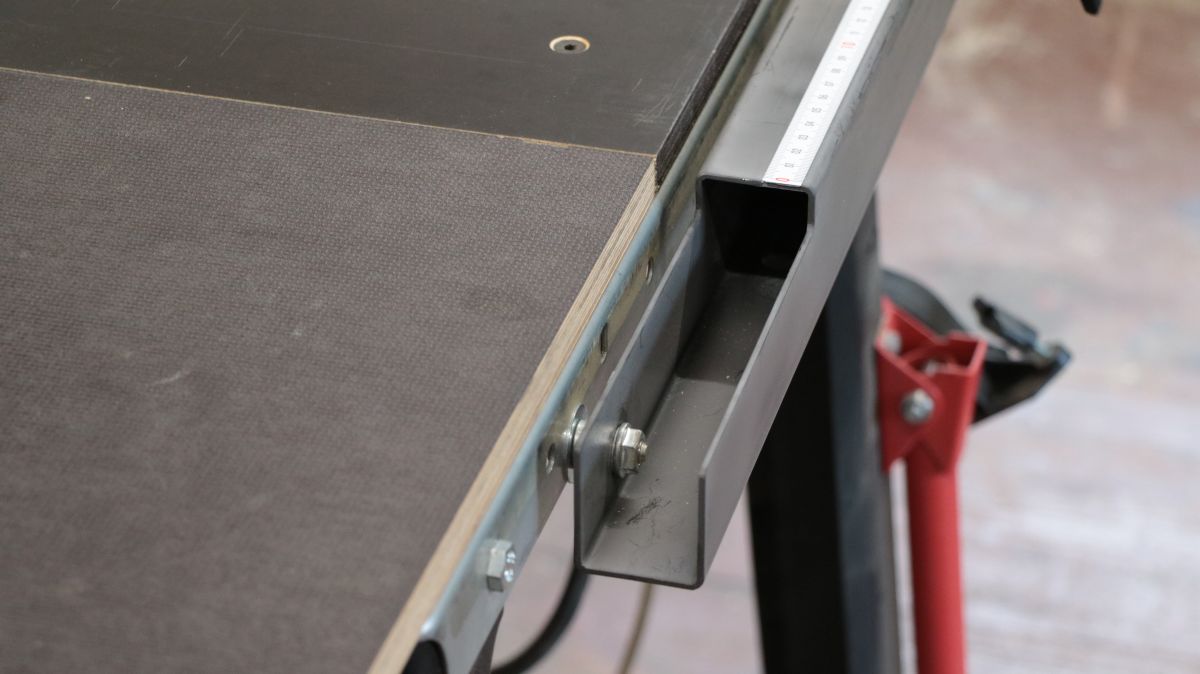

Montage

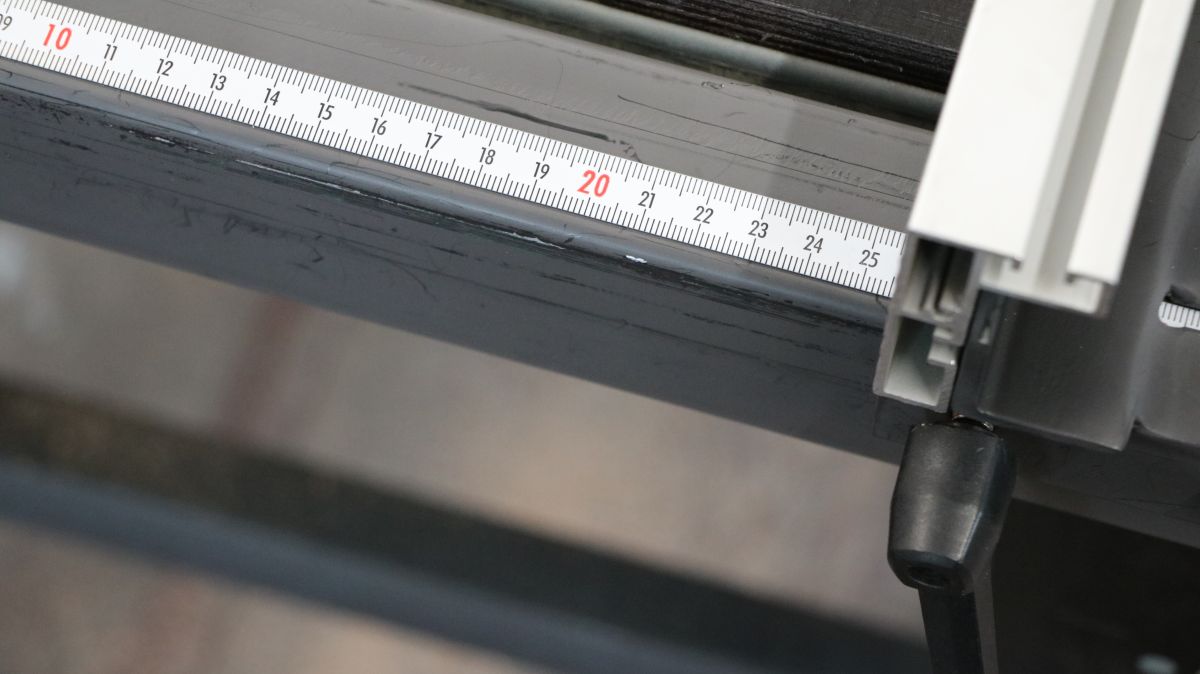

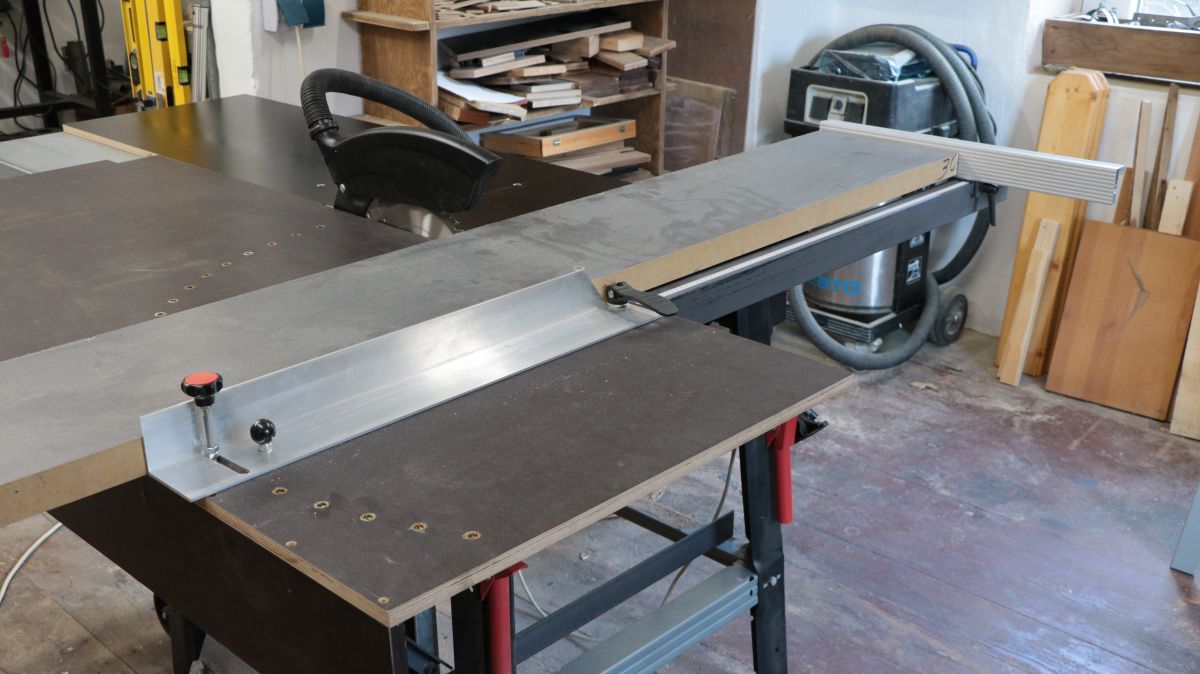

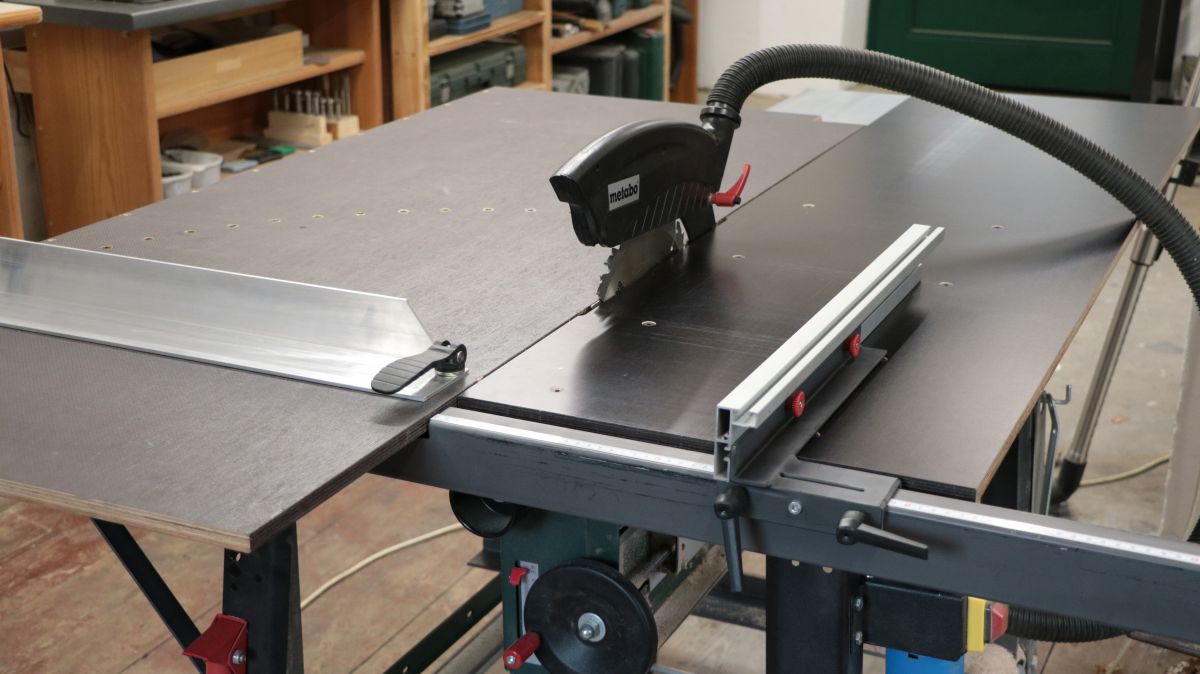

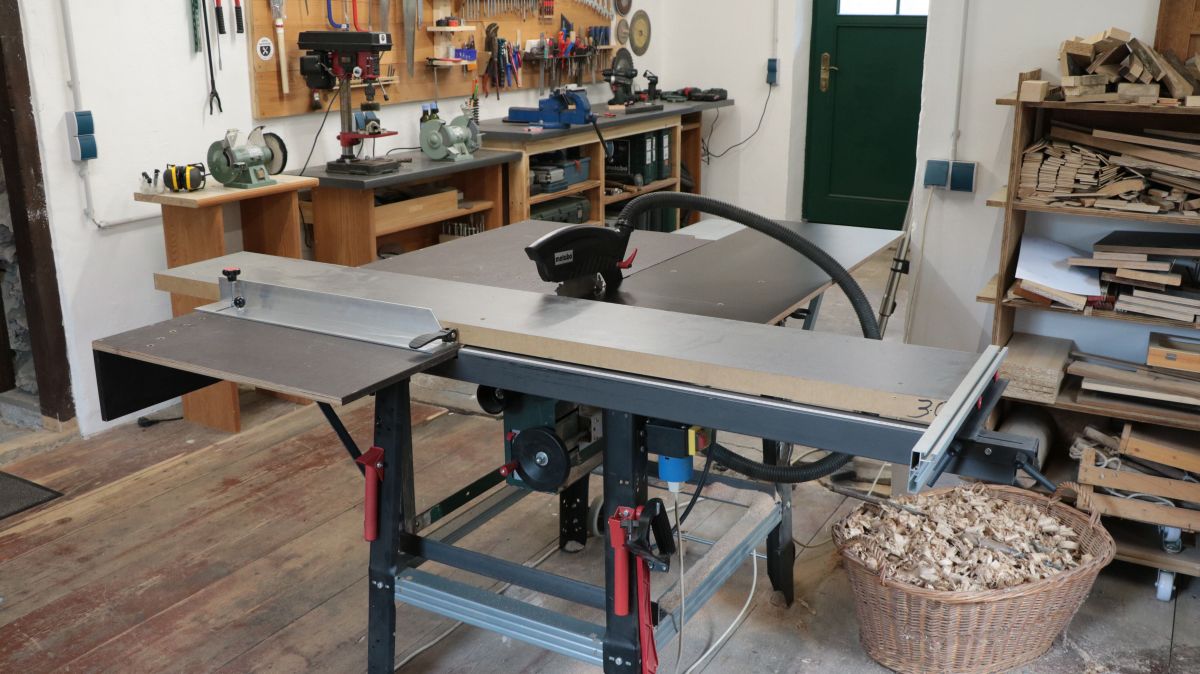

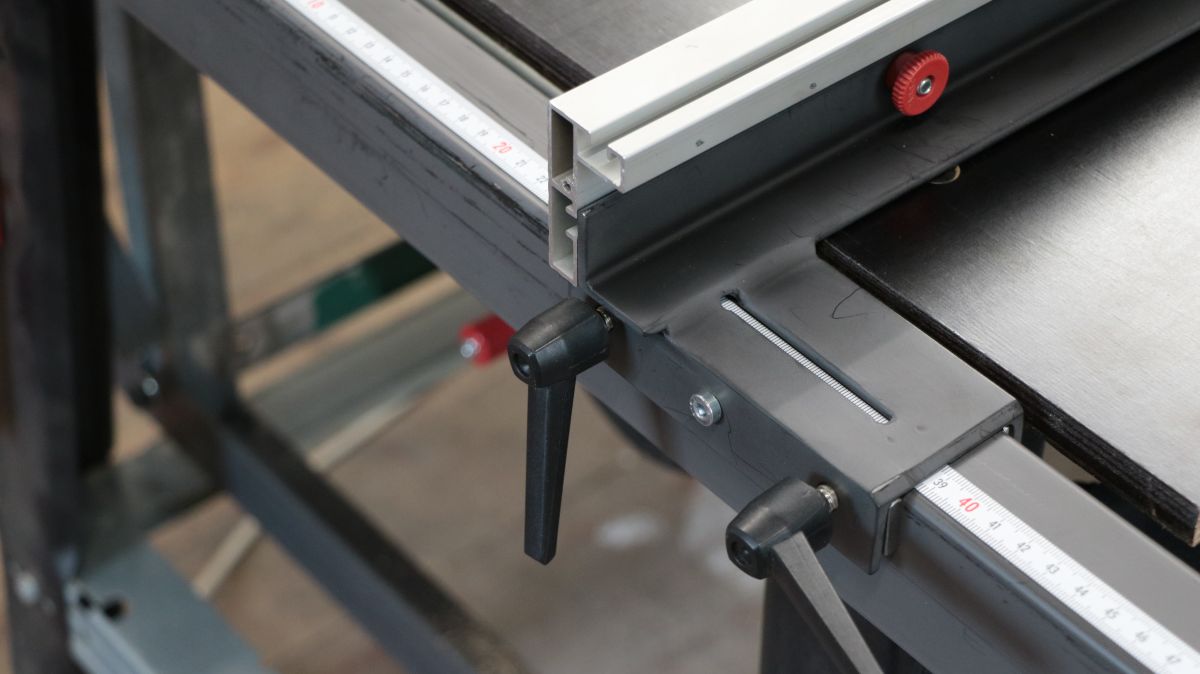

Die Einstellung der Breite wird über ein selbstklebendes 1m Maßband aus Stahl ermöglicht. Dies wurde auf 5 Zehntel genau an der Führung angebracht. Der Längsanschlag ermöglicht wiederholgenaue Schnitte bis zu einer Länge von zu 90cm. Zum Spannen des Schlittens dienen schraubbare M8 Gewindehebel.
