Reparatur Schwingschleifer

+ Video

11.09.2019 Ein defekter Einhell Schwingschleifer wurde komplett gereinigt und ein defektes Lager an der Hauptwelle notdürftig wieder gangbar gemacht ohne Ersatzteile. Der Kostenaufwand für eine Reparatur mit Ersatzteilen wäre in diesem Fall unwirtschaftlich, so wurde das Leben des Gerätes nur verlängert, statt es sofort zu entsorgen.

Videos bei YouTube

JZFUqTgdLH8 Thumbnail

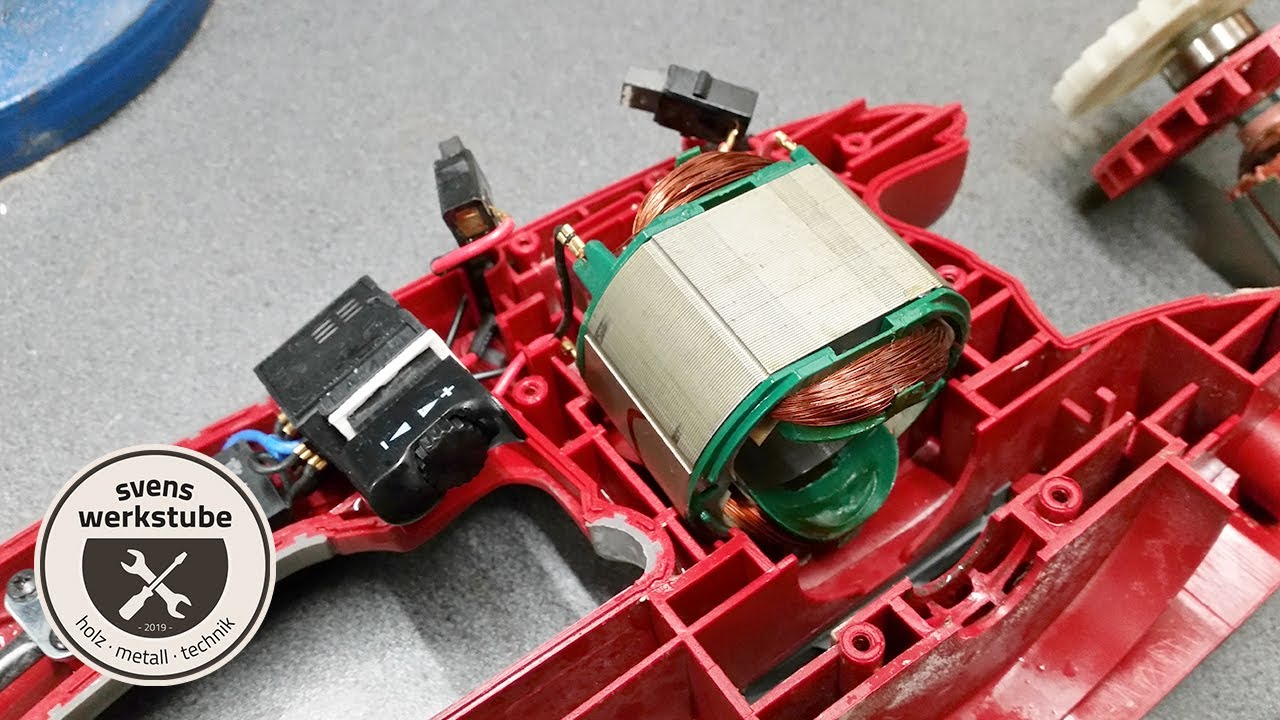

Reparatur/Fehlersuche defekter Schwingschleifer

Werkzeuge & Material

Keine Werkzeuge zu diesem Projekt vorhanden

Technische Zeichnung & Downloads

Aktuell keine Dokumente zu diesem Projekt

Bilder und Details

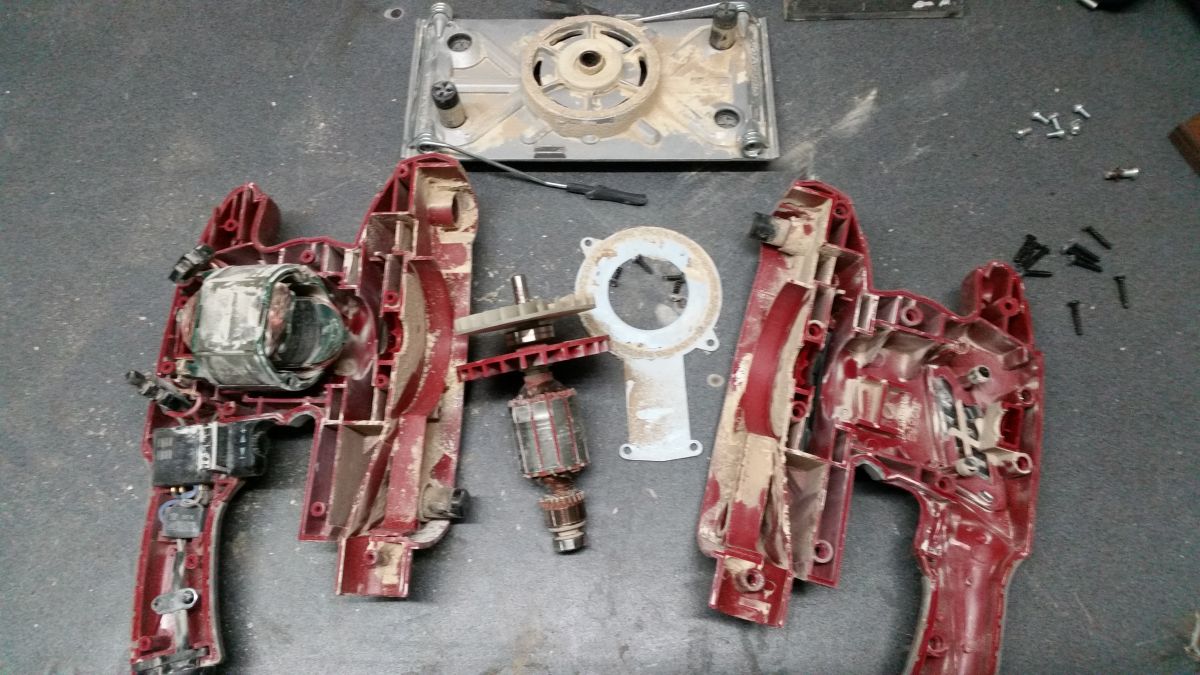

Der Schwingschleifer wurde zunächst komplett zerlegt

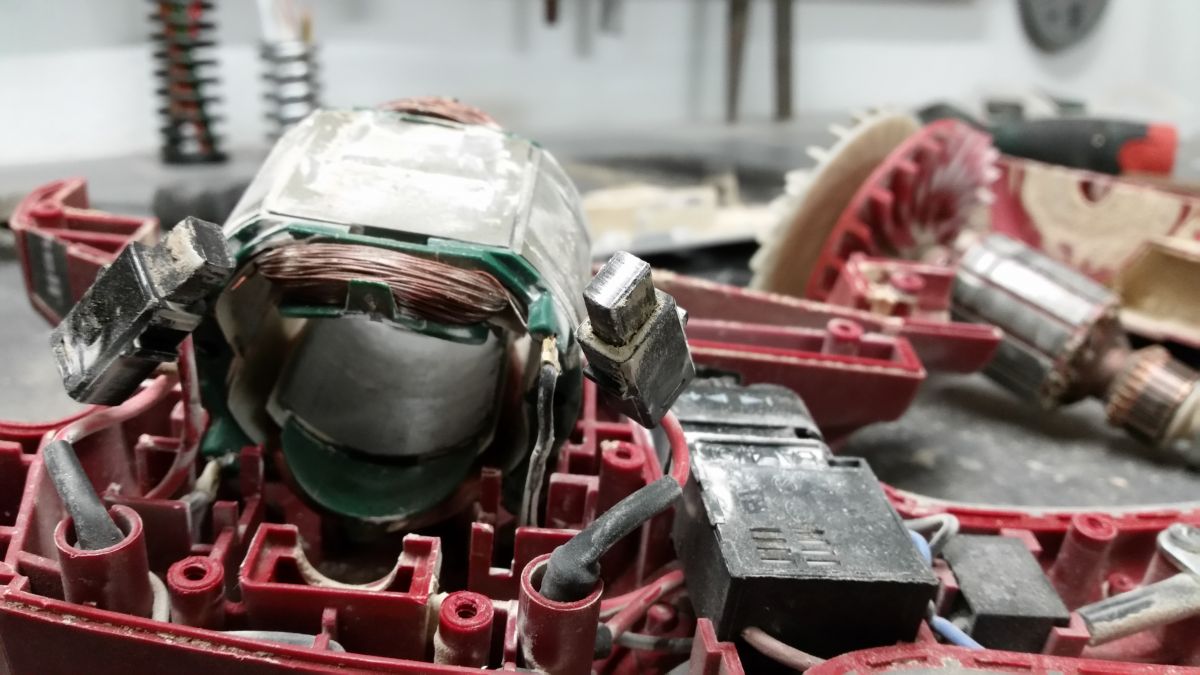

Die Bauteile sind durch Schleifstaub extrem verschmutzt

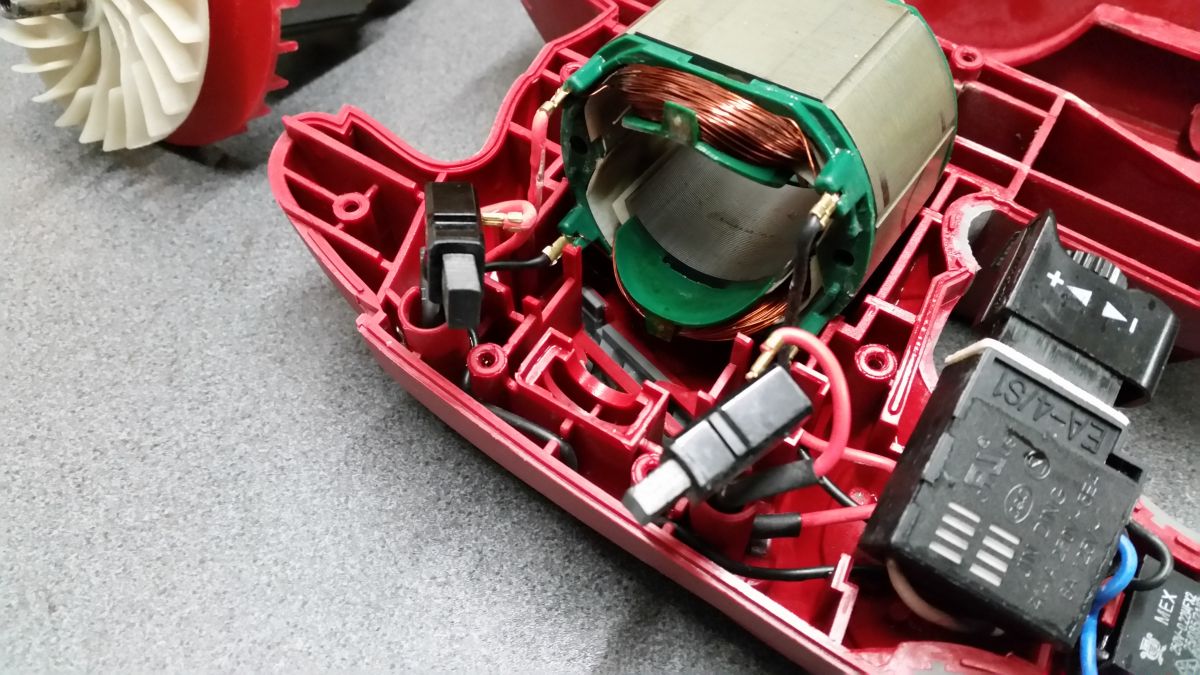

Die Elektronik ist ebenfalls durch Schleifstaub verschmutzt

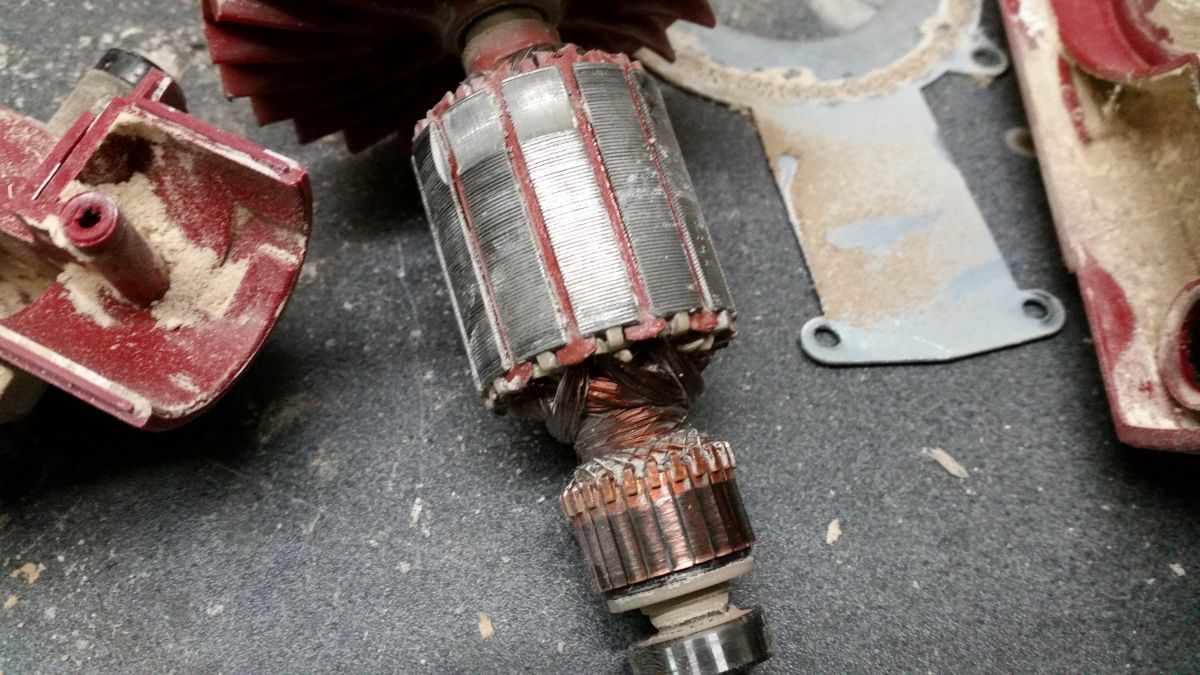

Die Spulenwelle mit Schleifkontakten für die Kohlen. Das untere Lager saß fest und wurde gangbar gemacht.

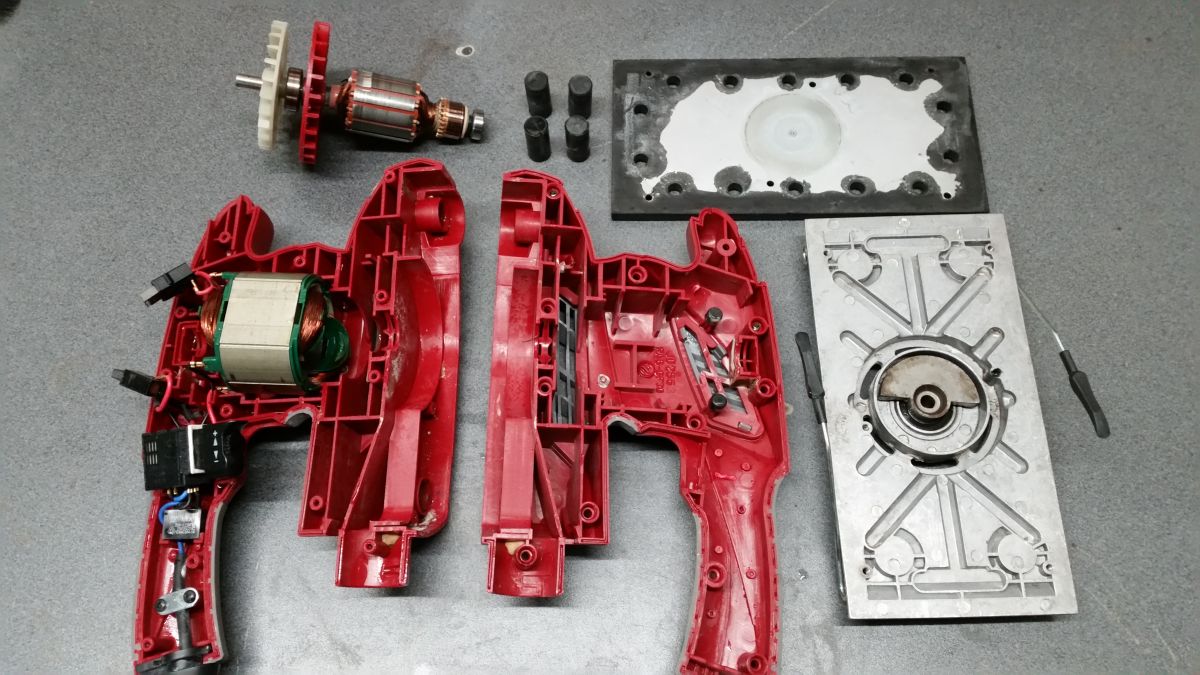

Alle Bauteile nach der Reinigung gut sortiert


Spulen, Elektronik und Bauteile sehen aus wie neu


Die Bauteile sind bereit zur Montage. Der Schwingschleifer lief nach der Reinigung und Lösung des Lagers wieder fast wie ürsprünglich.
