Aktuell keine Dokumente zu diesem Projekt Bilder und Details

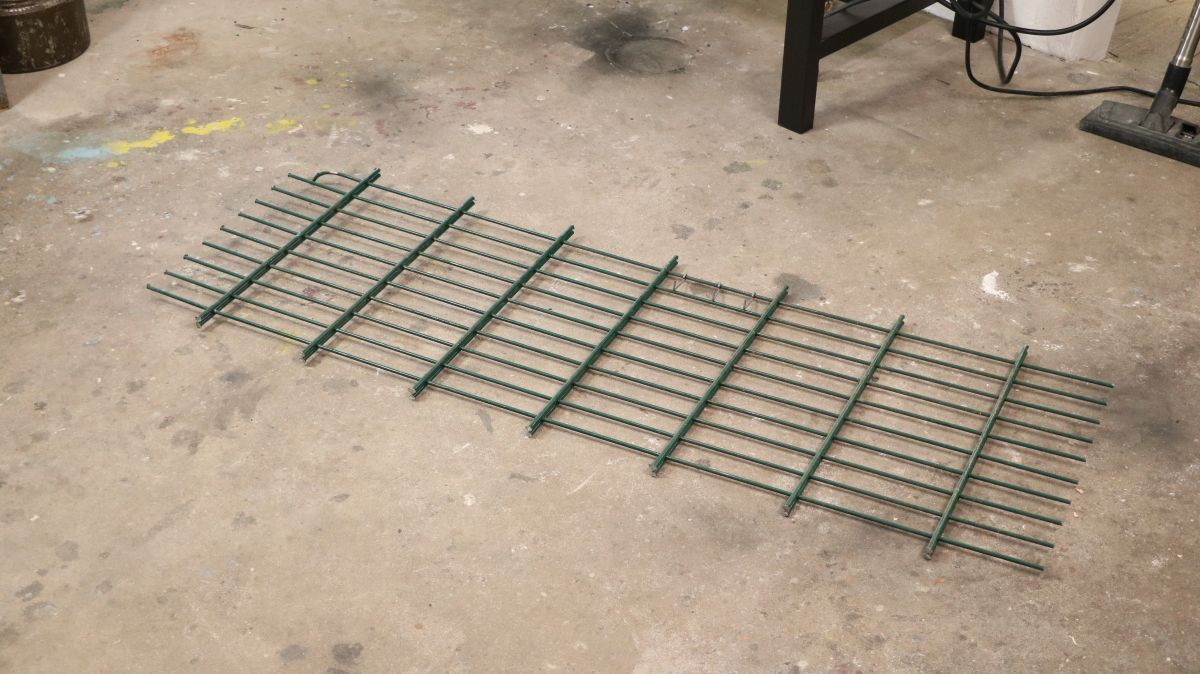

Das Reststück der Stabmatte, welches vom Bau des Schweißtisches übrig geblieben ist

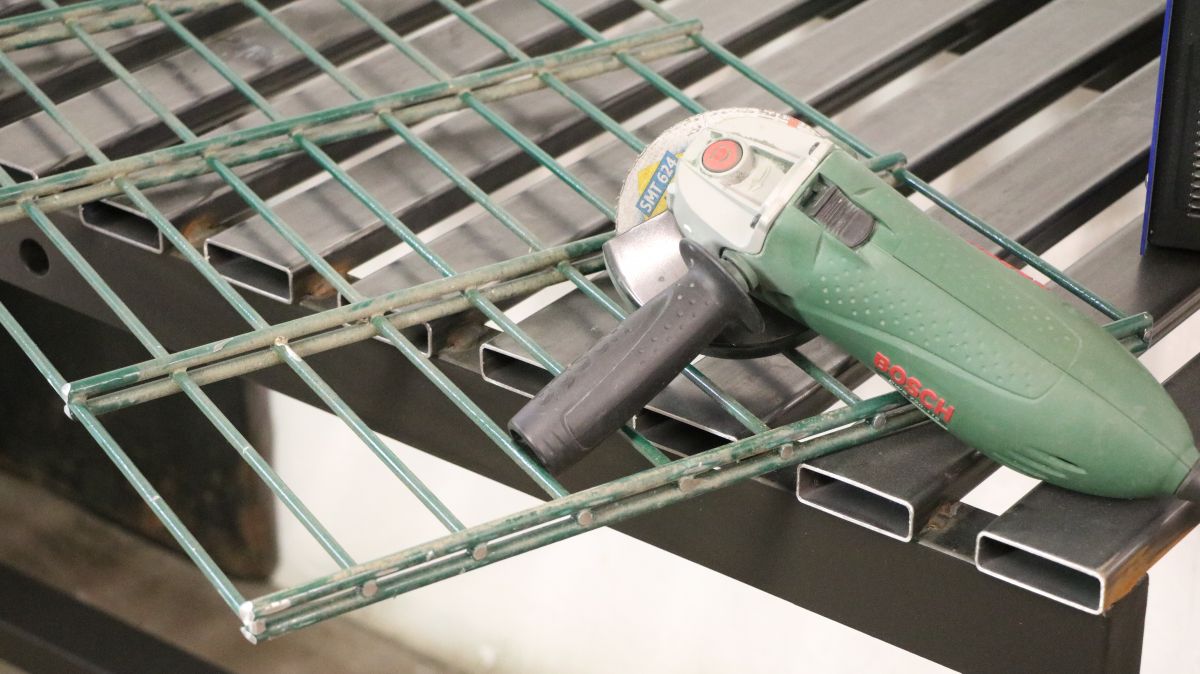

Mit der Trennscheibe wurden die Überstände der Stabmatte sauber abgetrennt und das Ganze anschlißend mit der Fächerscheibe geschliffen

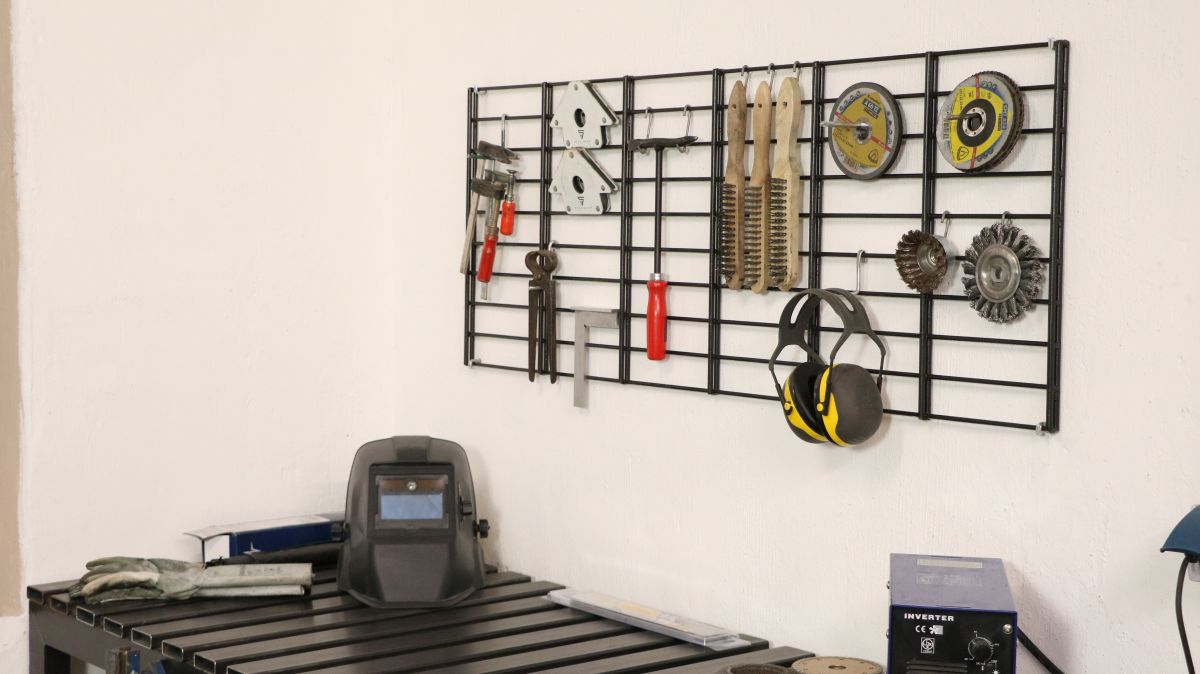

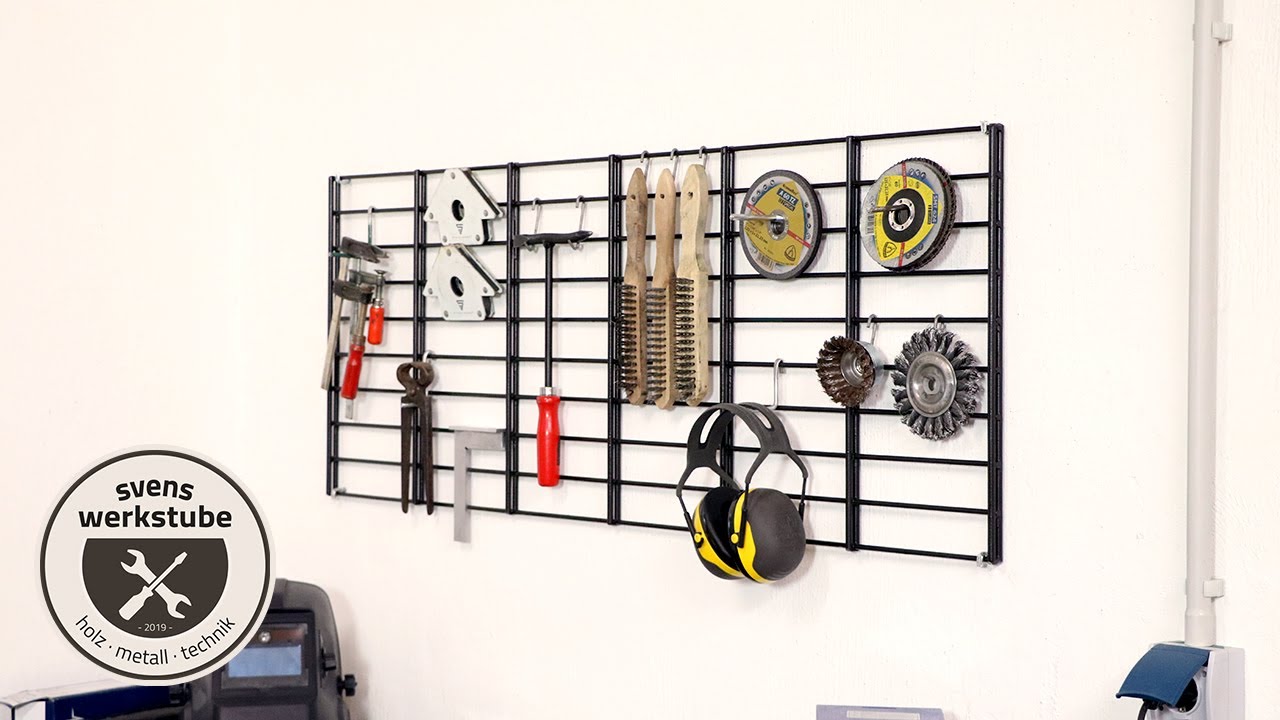

Nach der Reinigung und Lackierung wurde die Stabmatte mit Schraubhaken an der Wand montiert

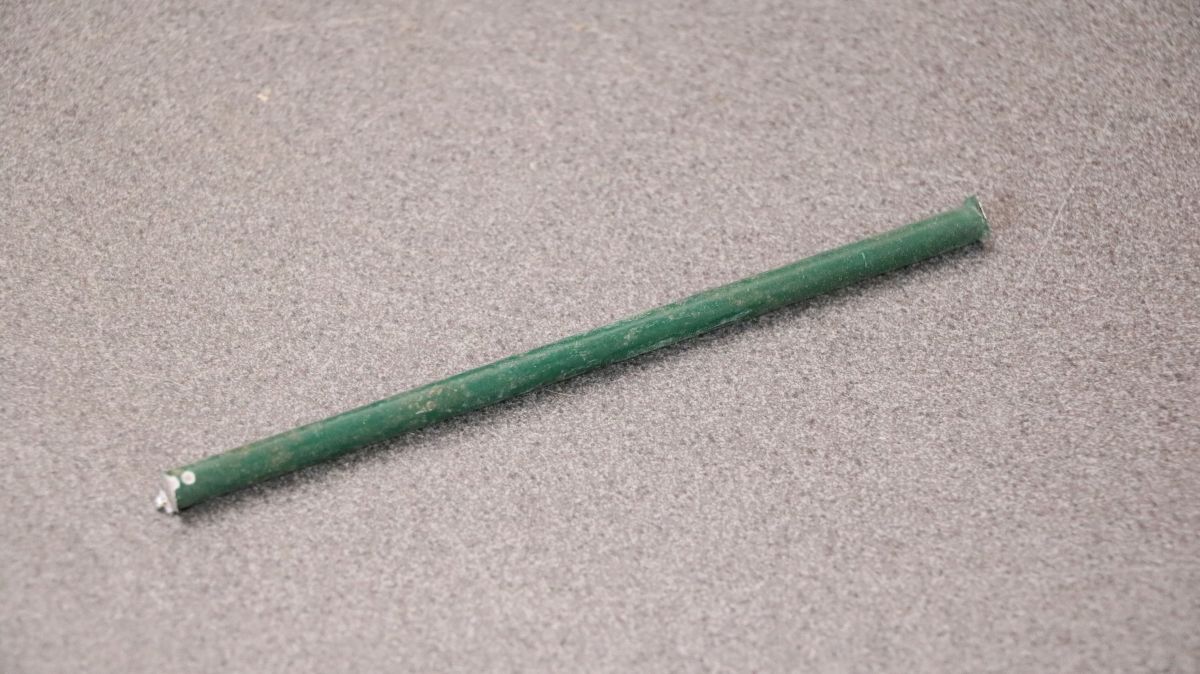

Aus den Resten der Stäbe habe ich versuchweise ein paar Haken hergestellt

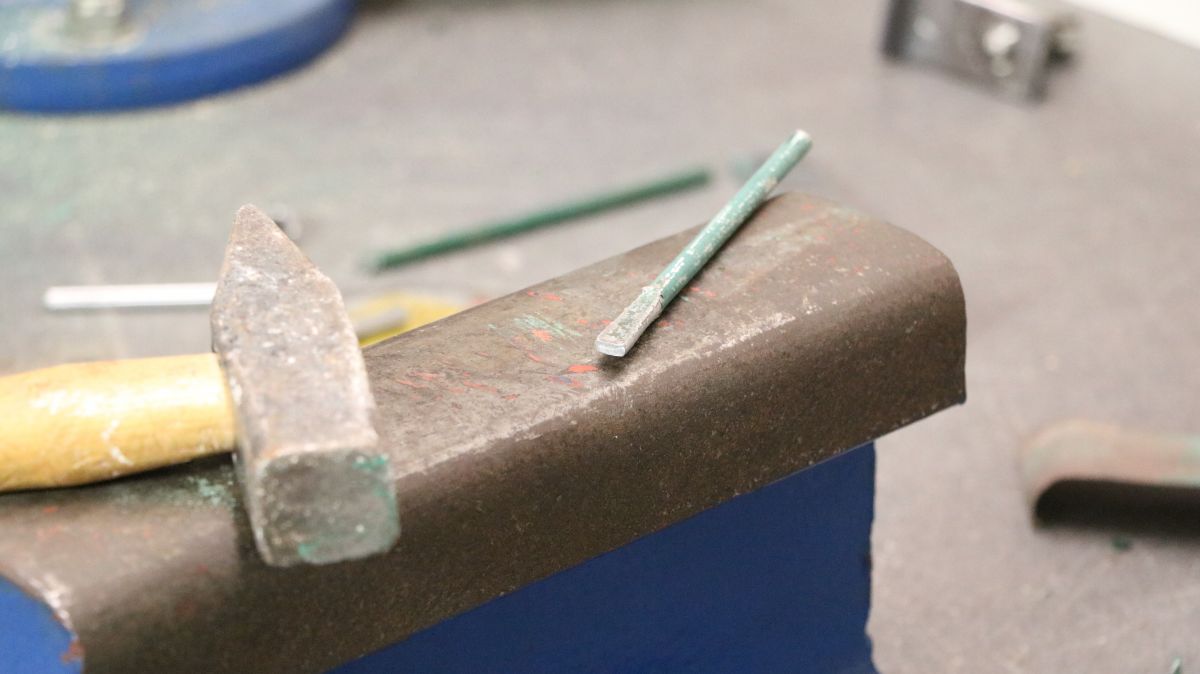

Auf der Bahnschwelle habe ich den Stab einseitig gereckt, um die Verformung im kleinen Radius möglich zu machen

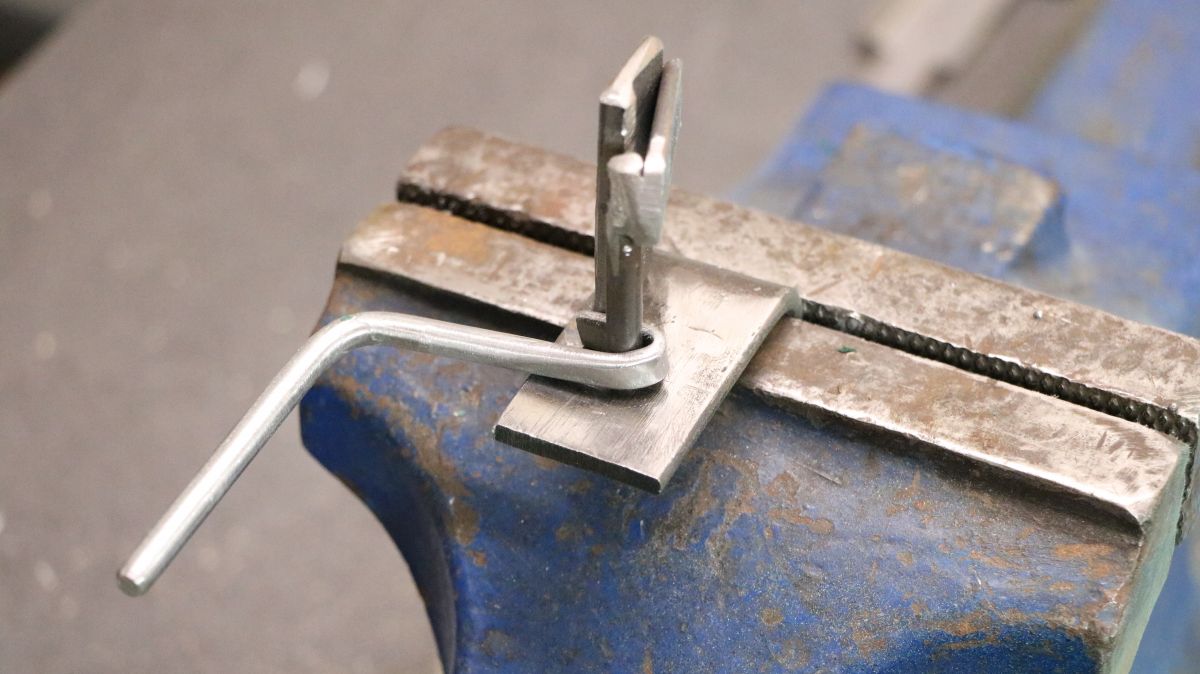

Die flachgetriebene Seite des Hakens wird umgeformt. Dieser Radius dient zum Aufhängen an der Werkzeugwand
Hier sieht man den fertigen Haken an der Werkzeugwand. Die Haken können jederzeit woanders platziert werden

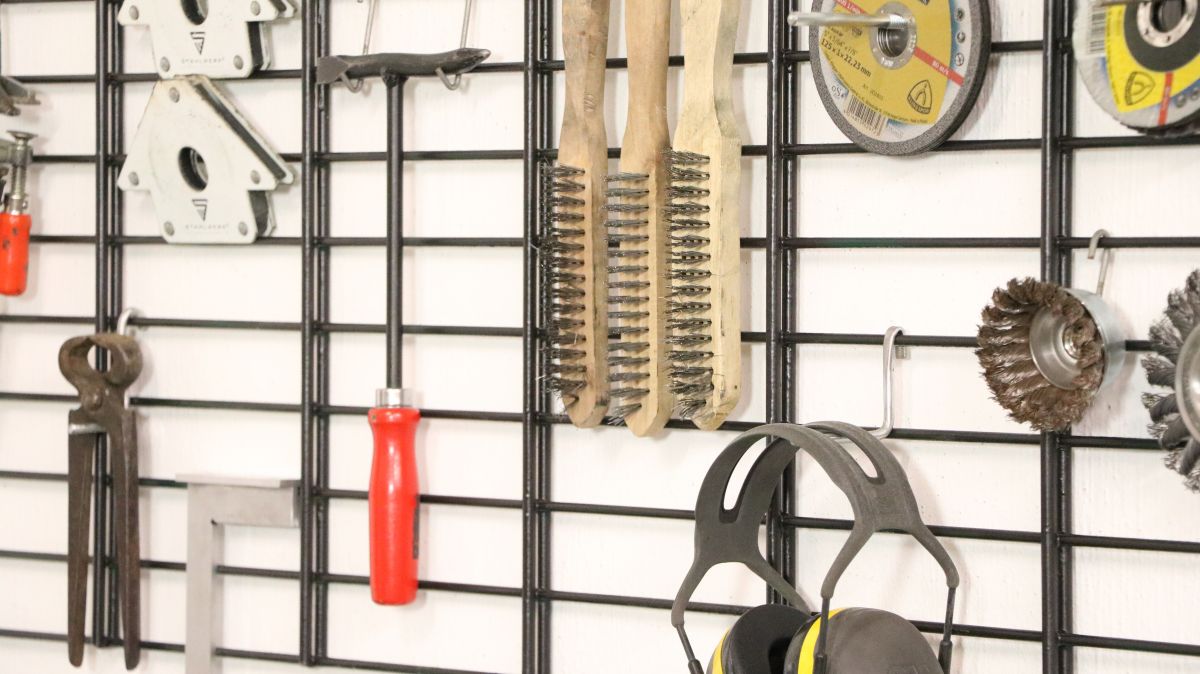

In der Nahaufnahme sind Details der Werkzeugwand sowie die unterschiedlichen Haken gut erkennbar

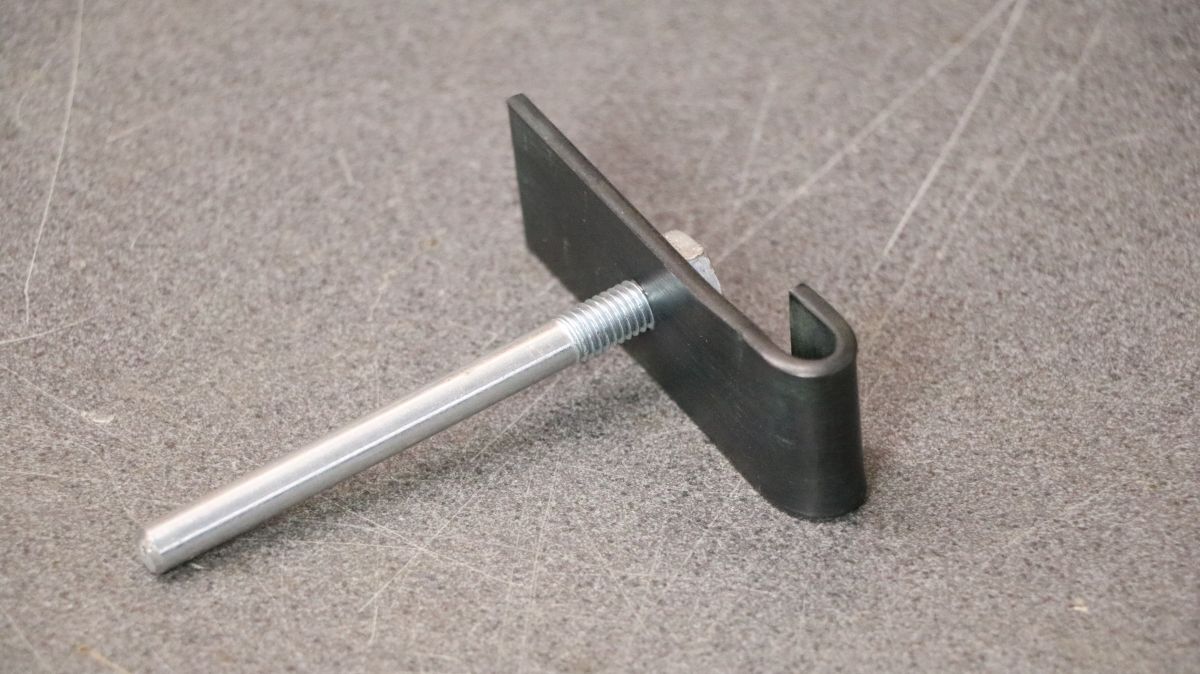

Hier eine weitere Version eines Hakens, warmverformt und mit einer Schraube als Bolzen versehen. Das Ganze geschliffen und brüniert

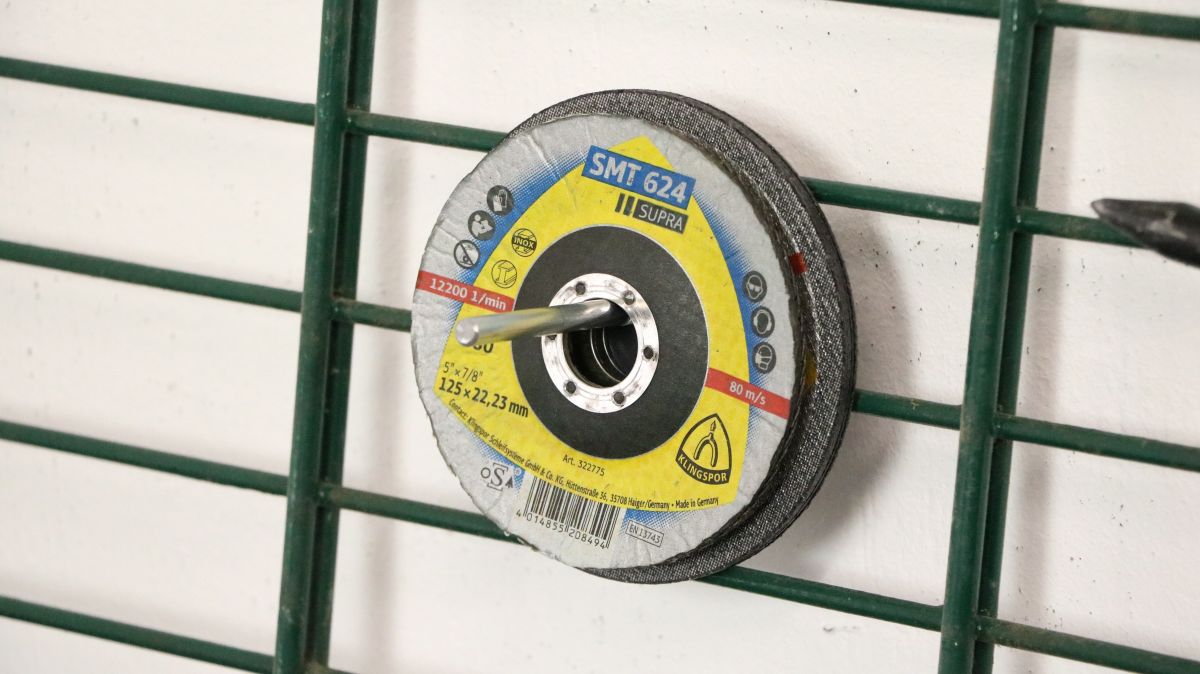

Der Haken aus Flachstahl ist gedacht und funktioniert perfekt für die Aufnahme von Trennscheiben, Schruppscheiben und weiteres Zubehör für den Winkelschleifer
