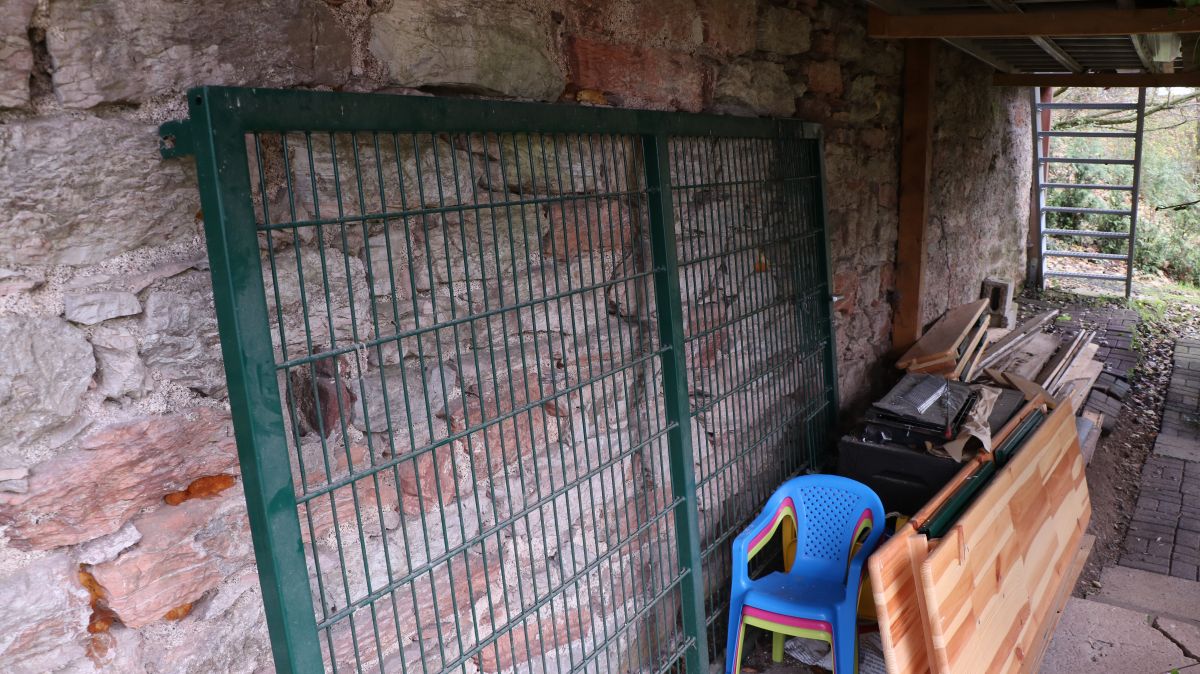

Hier sieht man das Stahltor mit eingeschweißten Stabmatten in seiner Urform

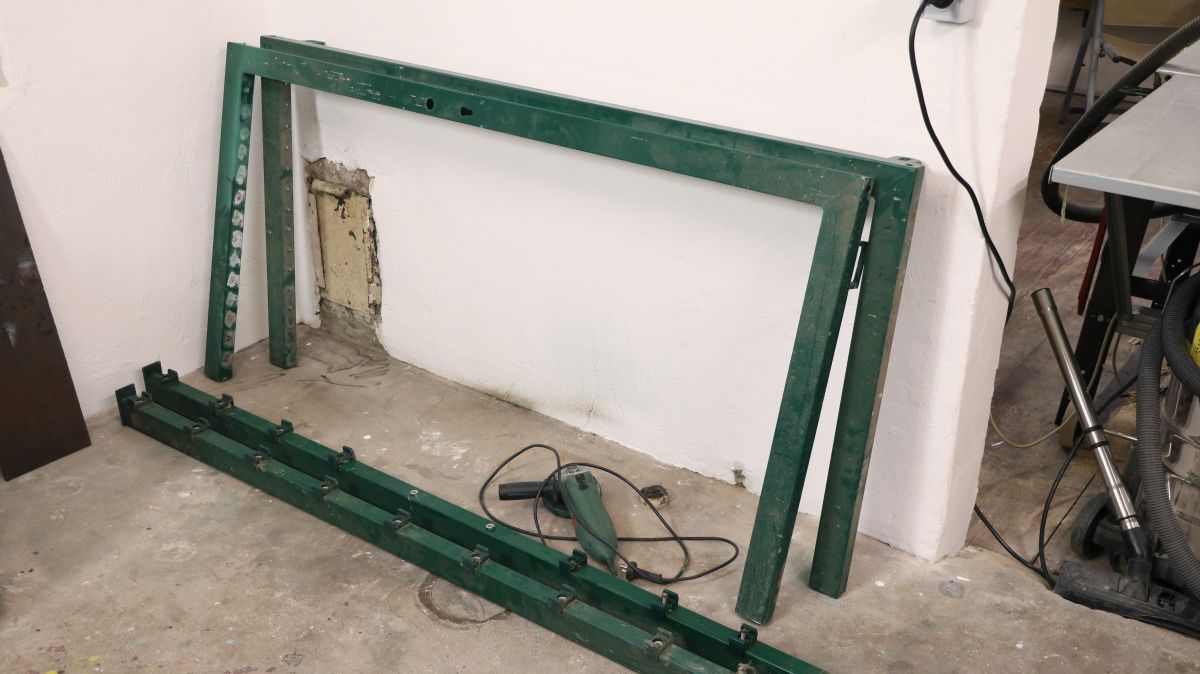

Die Rahmenteile nach dem Zuschnitt. Diese ergeben zusammen die Beine und Zarge des Tisches

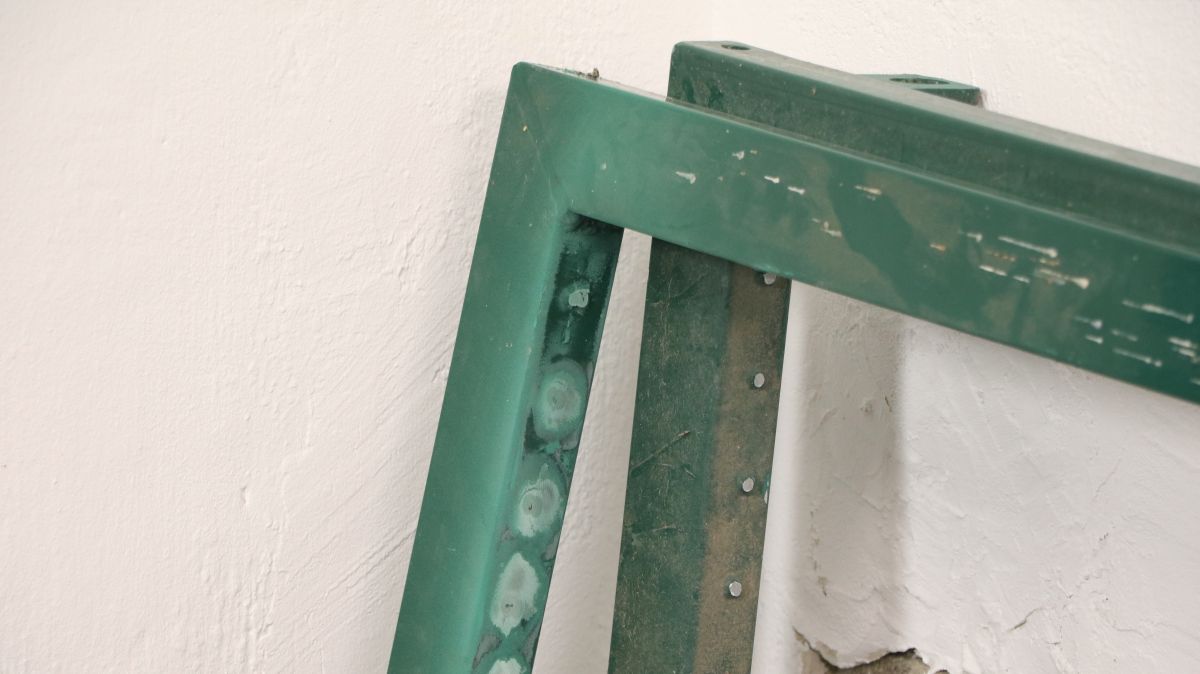

Die Schweißpunkte, die die Stabmatte mit dem Rahmen verbunden haben, wurden nach dem Schnitt plangeschliffen

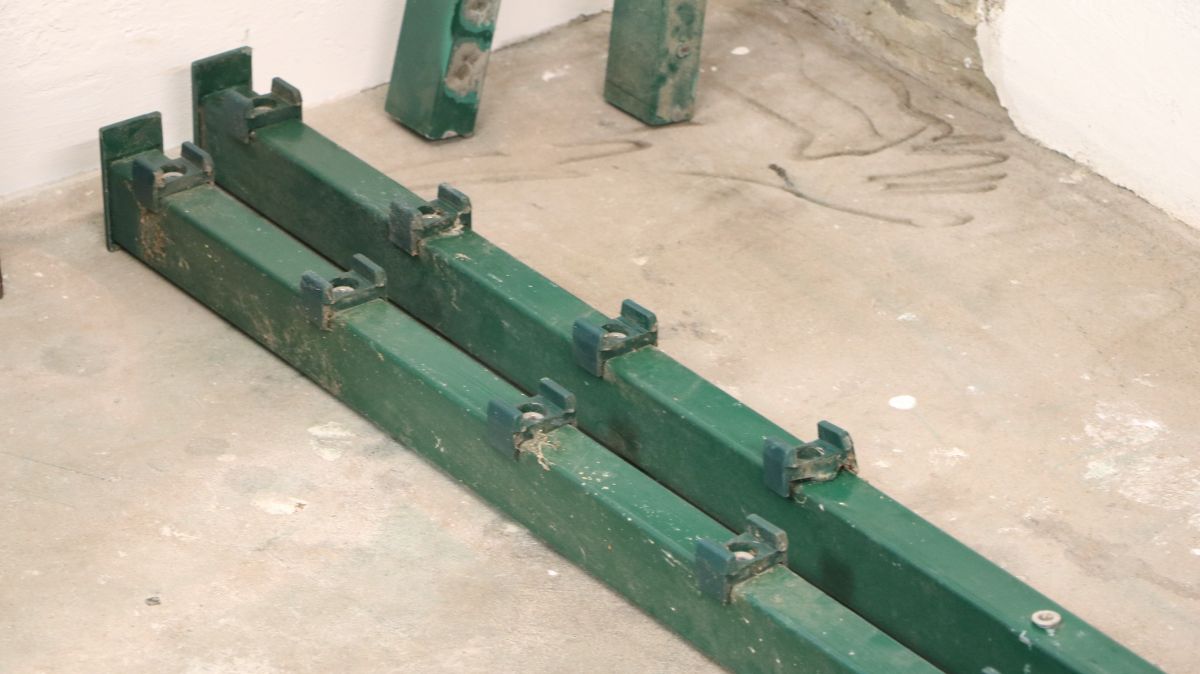

Zwei einzelne Zaunpfosten für Stabmatten werden zu Querstreben verarbeitet. Hier noch in der Urform mit Kunststoffaufnahmen für die Stabmatte sichtbar

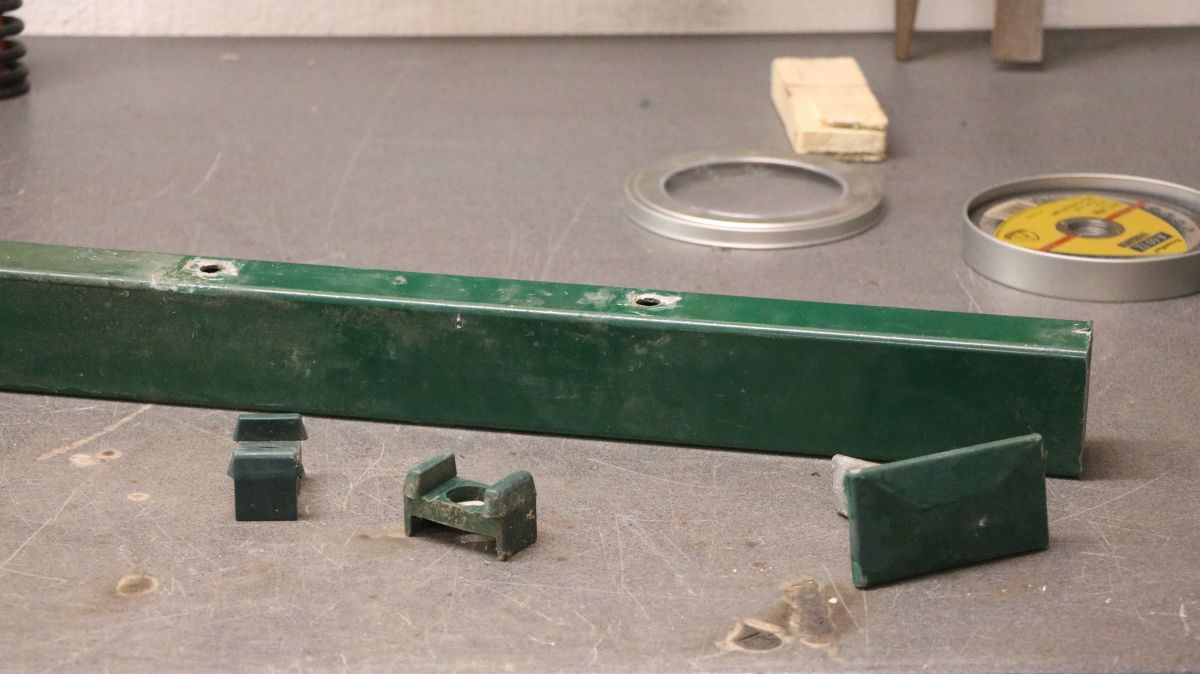

Hier wurden bereits der Deckel und die Halter aus den Pfosten entfernt. Die Halter sind genietet und nur mit Gewalt lösbar. Der Deckel kann wiederverwendet werden

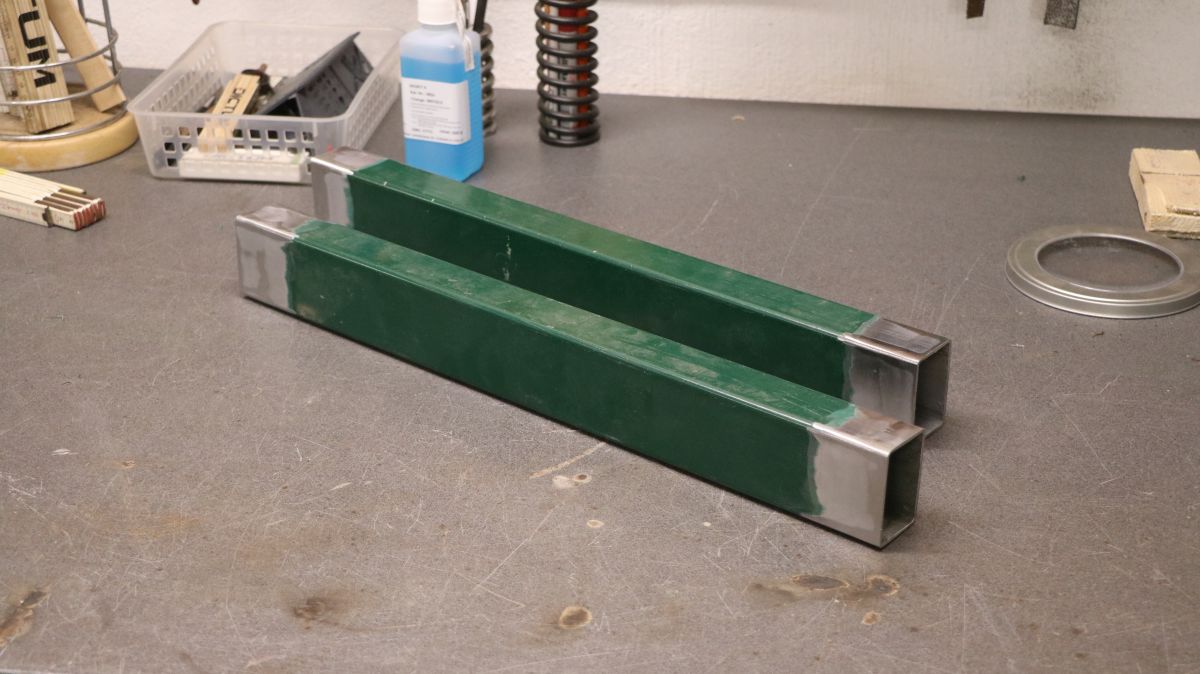

Zwei Querstreben sind bereits abgelängt und an den Verbindungspunkten geschliffen, um ordentlich schweißen zu können. Problematisch ist grundsätzlich verzinkter Stahl beim Schweißen, daher so viel wie möglich von der Zinkschicht entfernen

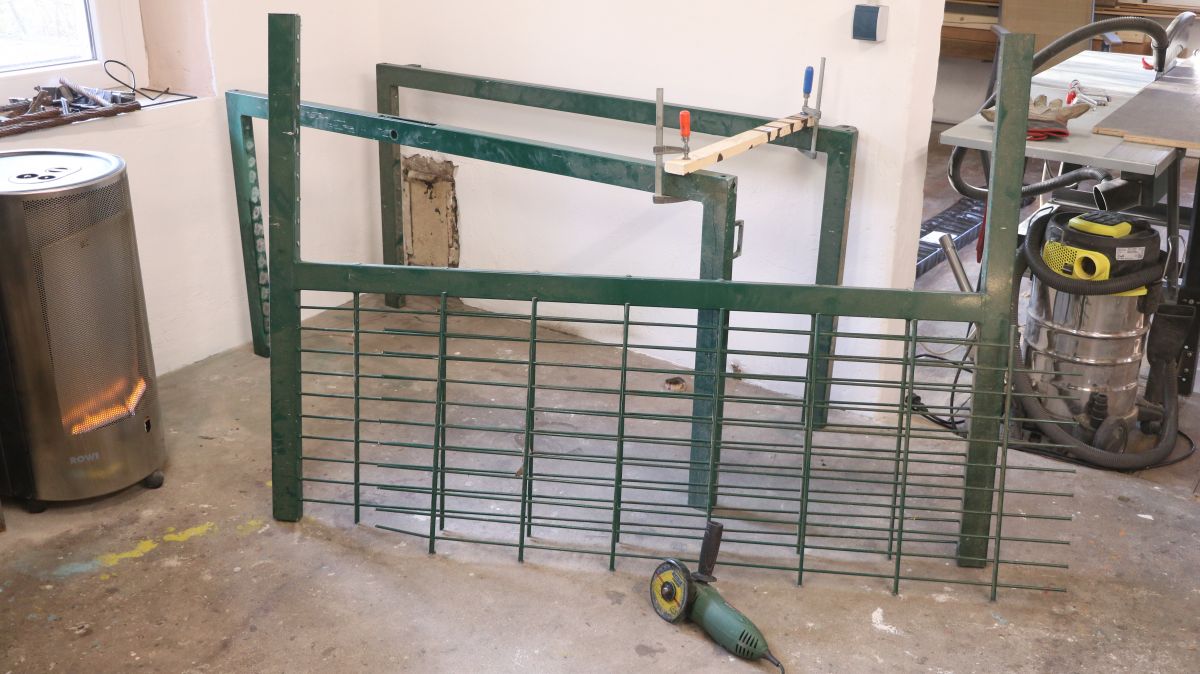

Der Plan, die Querstreben aus dem Pfosten zu fertigen, wurde über Board geworfen. Die Strebe wird jetzt aus dem Rest des Torrahmens gefertigt

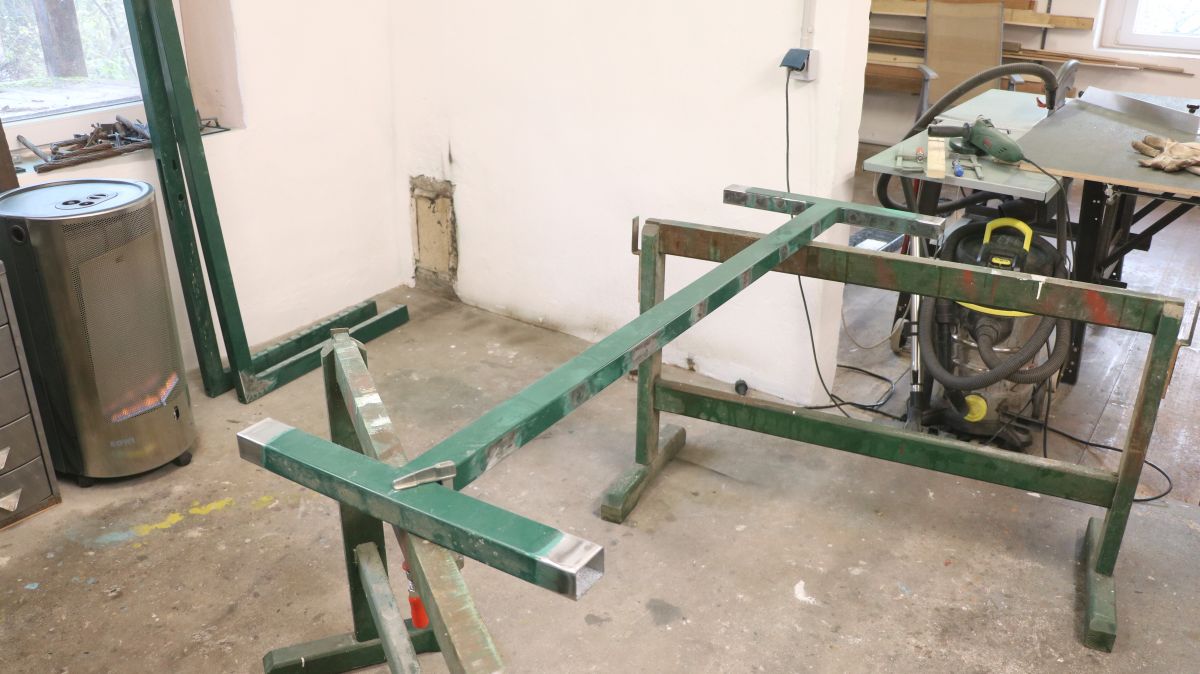

Die nahezu fertige Querstrebe aus Rechteckrohr wurde von der Stabmatte befreit und auf das nötige Endmaß gebracht

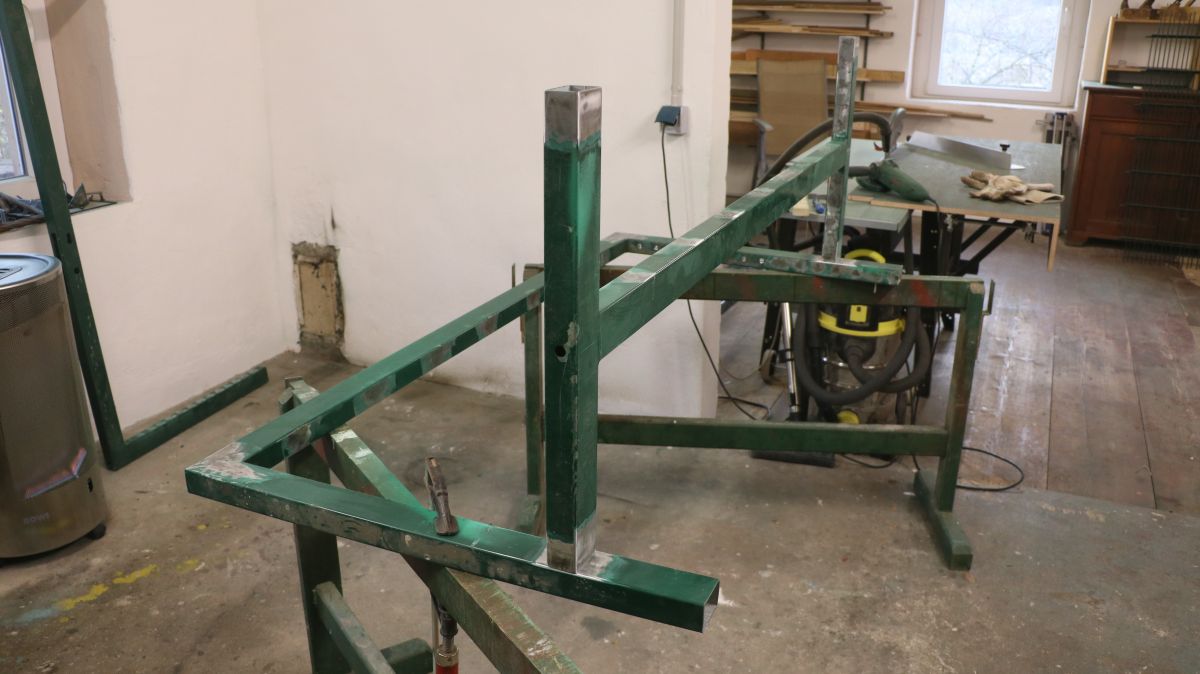

Hier ist die Querstrebe bereits an der korrekten Stelle am Rahmen positioniert, wird geheftet und verschweißt. Der zweite Rahmen folgt später
Das Schweißen des Untergestells wurde zum Horrortrip. Mehr dazu im Video Teil 2. Hier sieht man das bisherige Untergestell mit bereits abgelängten Rechteckrohren als Arbeitsfläche.
Um das Trauma mit den Schweißnähten am Rahmen zu verarbeiten, habe ich ein paar Schweißnähte an S235 Baustahl gemacht. Und dem Himmel sei dank, ich kann es doch noch...
Der Tisch ist nun komplett mit Rechteckrohren versehen, mit dem Exzenterschleifer abgeschliffen und bereit zur Lackierung
Die Lackierung wurde mit einem handelsüblichen Lack aus dem Baumarkt durchgeführt. Die alte Beschichtung wurde als Grundierung erhalten

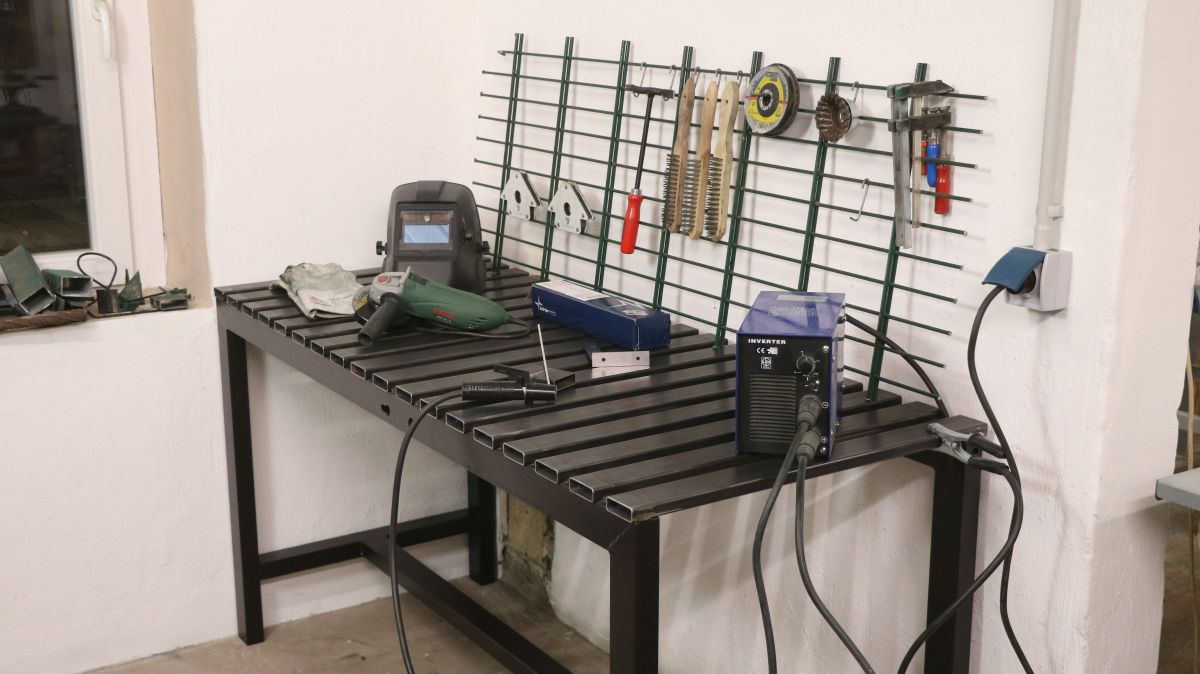

Der Schweißtisch steht an seinem Platz und es wurde bereits eine Werkzeughalterung aus der alten Stabmatte vorbereitet. Diese hängt zukünftig an diesem Arbeitsplatz
