Massiver Frästisch Eigenbau mit Edelstahl Fräsplatte

+ Video
+ Zeichnung

12.02.2022 Ein massiver Frästisch aus Stahl und Aluminiumprofilen mit dem TeamEdelstahl Fräsplattensystem aus der 3x3meter Werkstatt und einer Triton Oberfräse. Im ersten Video zeige ich die Stahlkonstruktion und den grundlegenden Aufbau dieser sehr stabilen Maschine mit Tipps und Fachwissen als Ergänzung. In Teil 2 gehe ich detailliert auf die Fräsplatte und ihre Möglichkeiten ein sowie die Nutzung der Triton als stationäre Fräsmaschine.

Das benötigte Material ist in den Videos verlinkt!

Bilder und Details
massiver-fraestisch-eigenbau-mit-edelstahl-fraesplatte-fraesplatte-zubehoer-7f126326.jpeg

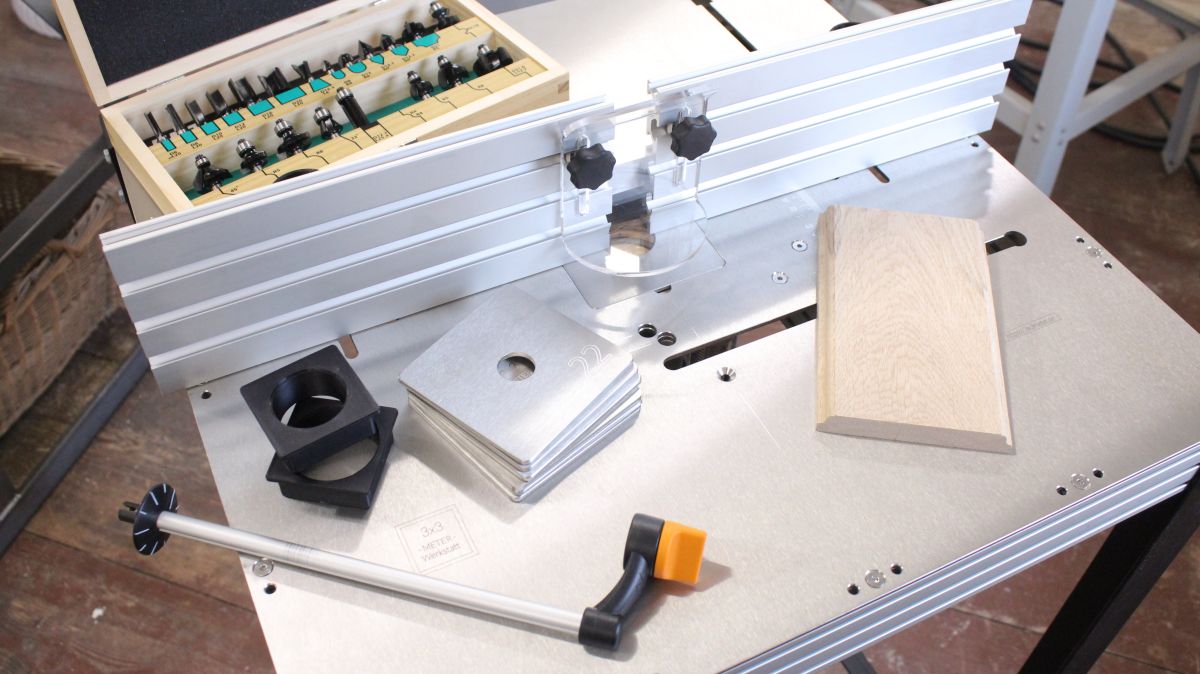

Eine Auswahl des Zubehörs für die TeamEdelstahl Fräsplatte wie Adapterplatte, Einlegeplatten, Anschlagsystem und Teile zur Absaugung
Der obere Rahmen des Frästisches ist aus Aluminium Systemprofilen konstruiert und bietet so eine sehr hohe Steifigkeit und absolut plane Auflage für die Fräsplatte
massiver-fraestisch-eigenbau-mit-edelstahl-fraesplatte-stahl-tischgestell-3b7e668d.jpeg

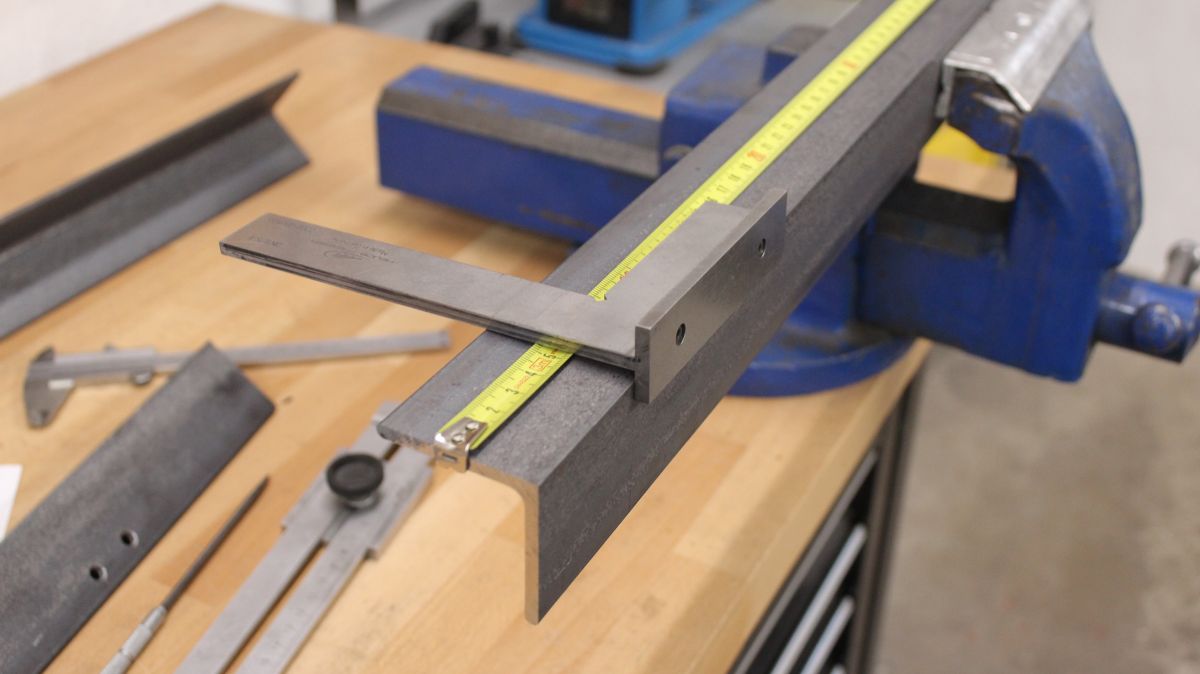

Das gesamte Tischgestell ist aus Stahl L-Profil gefertigt. Hier werden gerade die Positionen der Bohrungen angerissen
massiver-fraestisch-eigenbau-mit-edelstahl-fraesplatte-material-ablaengen-kaltkreissaege-227394b2.jpeg
Aluminium Systemprofile und Stahlprofile werden mit einer Metall-Kaltkreissäge exakt auf Maß gesägt
massiver-fraestisch-eigenbau-mit-edelstahl-fraesplatte-tisch-fussplatte-schweissen-53474c00.jpeg

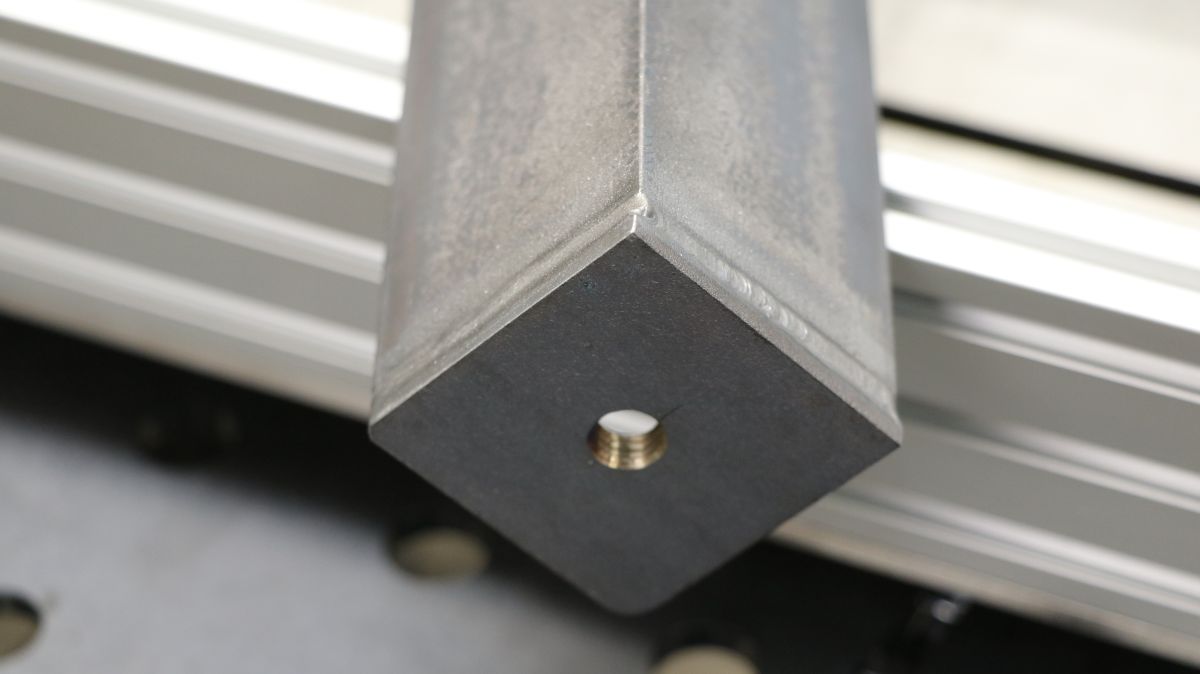

Die Fußplatten an den Tischbeinen sind mit WIG verschweißt und mit einem M10 Gewinde versehen für optionale Stellfüße oder zur Verschraubung am Werkstattboden
massiver-fraestisch-eigenbau-mit-edelstahl-fraesplatte-alu-systemprofil-verbindung-1c6709b2.jpeg
Für maximale Steifigkeit und Stabilität ist der Rahmen in sich mit Eckwinkeln vormontiert und mehrfach pro Ecke mit dem Stahlgestell verschraubt
massiver-fraestisch-eigenbau-mit-edelstahl-fraesplatte-fraestisch-stahl-gestell-6a8781e0.jpeg
Der Maschinentisch hat im unteren Bereich einen weiteren Rahmen zur Versteifung, der optional zum Einlegen einer Platte als Ablage dienen kann
massiver-fraestisch-eigenbau-mit-edelstahl-fraesplatte-fraestisch-stahl-verbindung-ed2ff5fa.jpeg
Der Radius der Frsäplatte schmiegt sich sauber in das Stahlprofil des Tischbeins ein
massiver-fraestisch-eigenbau-mit-edelstahl-fraesplatte-fraestisch-maschinengestell-stahl-d5776f17.jpeg

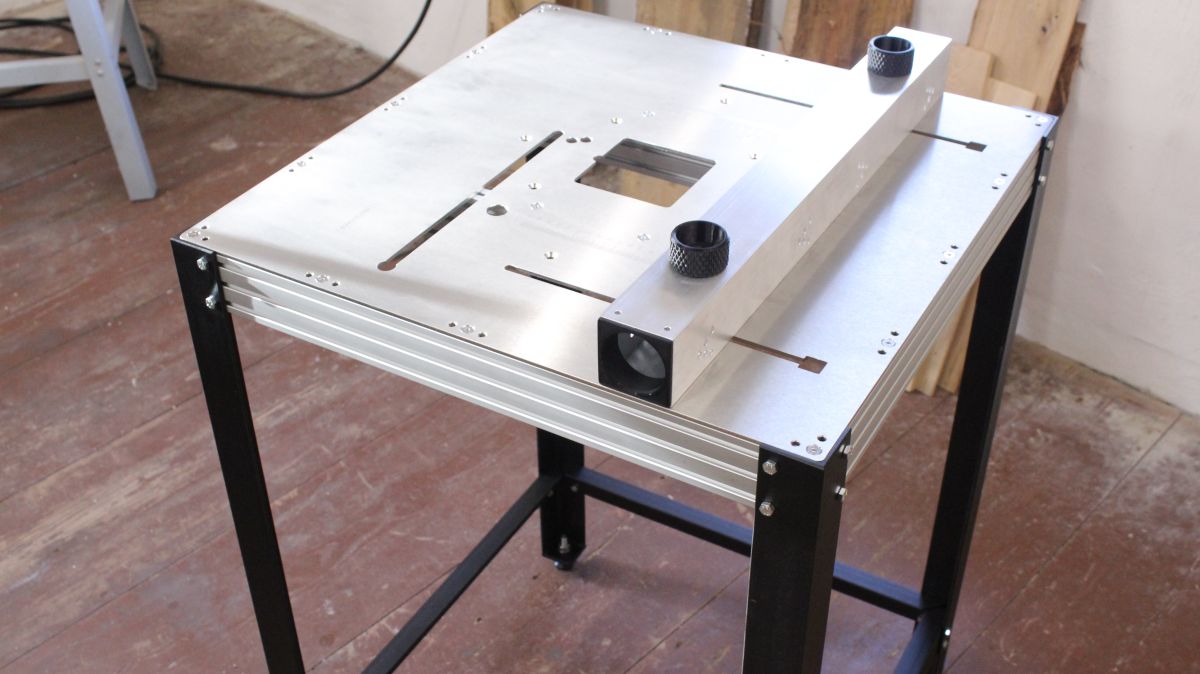

Der Frästisch als solcher ist fertig konstruiert, die Stahlbauteile wurden lackiert und alles fest verschraubt
massiver-fraestisch-eigenbau-mit-edelstahl-fraesplatte-fraestisch-triton-oberfraese-df0011b8.jpeg
Der fertige Frästisch ist jetzt bereit für die Montage des Anschlagsystems sowie Oberfräse und Zubehörteile
massiver-fraestisch-eigenbau-mit-edelstahl-fraesplatte-adapterplatte-oberfraese-2f271161.jpeg
Zunächst wird die mit der Fräsplatte gelieferte Adapterplatte an der Triton Oberfräse montiert
massiver-fraestisch-eigenbau-mit-edelstahl-fraesplatte-nullspannungsschalter-fraestisch-montieren-cf6a9881.jpeg
Mit einer Unterkonstruktion aus Stahl und Aluprofil wird der Schalter flexibel positionierbar am Maschinentisch montiert
massiver-fraestisch-eigenbau-mit-edelstahl-fraesplatte-oberfraese-montieren-95aa43c1.jpeg
Im nächsten Schritt wird die Oberfräse mithilfe der Adapterplatte am Frästisch bzw. an der Unterseite der Fräsplatte installiert
massiver-fraestisch-eigenbau-mit-edelstahl-fraesplatte-fraestisch-spindel-einmessen-0f5e9826.jpeg
Um die Skala der Fräsplatte nutzen zu können, wird die Fräse exakt im Mittelpunkt der Achsen eingemessen. In diesem Fall per Hand mit dem Messchieber
massiver-fraestisch-eigenbau-mit-edelstahl-fraesplatte-oberfraese-kurbel-02150616.jpeg
Die zur Oberfräse gehörige Kurbel kann genutzt werden. Allerdings ist es in diesem Fall einfacher, die Einstellungen direkt an der gut erreichbaren Fräse vorzunehmen
massiver-fraestisch-eigenbau-mit-edelstahl-fraesplatte-fraestisch-anschlag-ce5b3d3a.jpeg
Zuletzt werden passend abgelängte Profile über Nutensteine am Anschlag montiert. Zusätzlich kommt eine höhenverstellbare Schutzhaube zum Einsatz. Alle Details dazu sind in den Videos erklärt
