Eckverbinder Reparatur - Trennen, Schweißen und Sandstrahlen

+ Video

13.05.2022 Die Rahmenverbinder eines Westfalia PKW Anhängers sind defekt durch Risse an der Schweißnaht, der Rahmen hat somit keine Verbindung mehr. Hier zeige ich die Instandsetzung der Verbinder nahe dem Originalzustand. Trennen, Schleifen, Sandstrahlen und verzugfreies MAG Schweißen der Bleche an die neuen Vierkant-Hohlprofile sind die Themen des Videos plus ein paar weitere nützliche Infos.

Bilder und Details

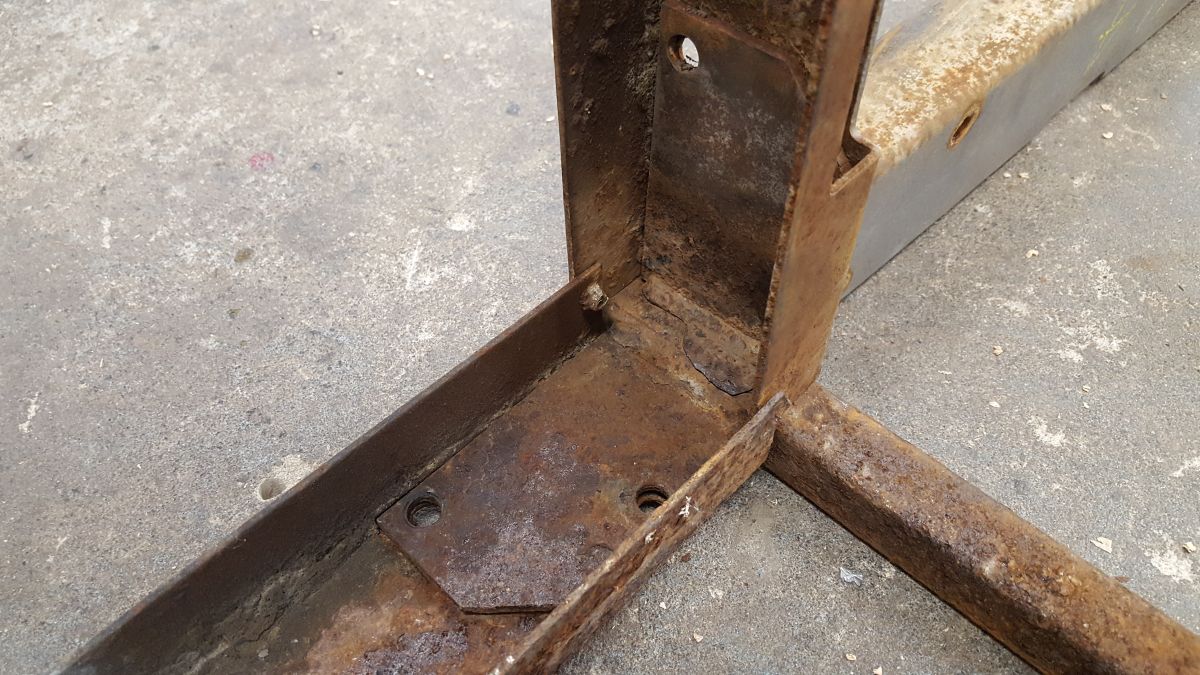

Der Rahmen des Anhängers besteht aus U-Profilen und wird in den Ecken über Verbinder verschraubt. Diese sind durch Riss der Schweißnaht defekt

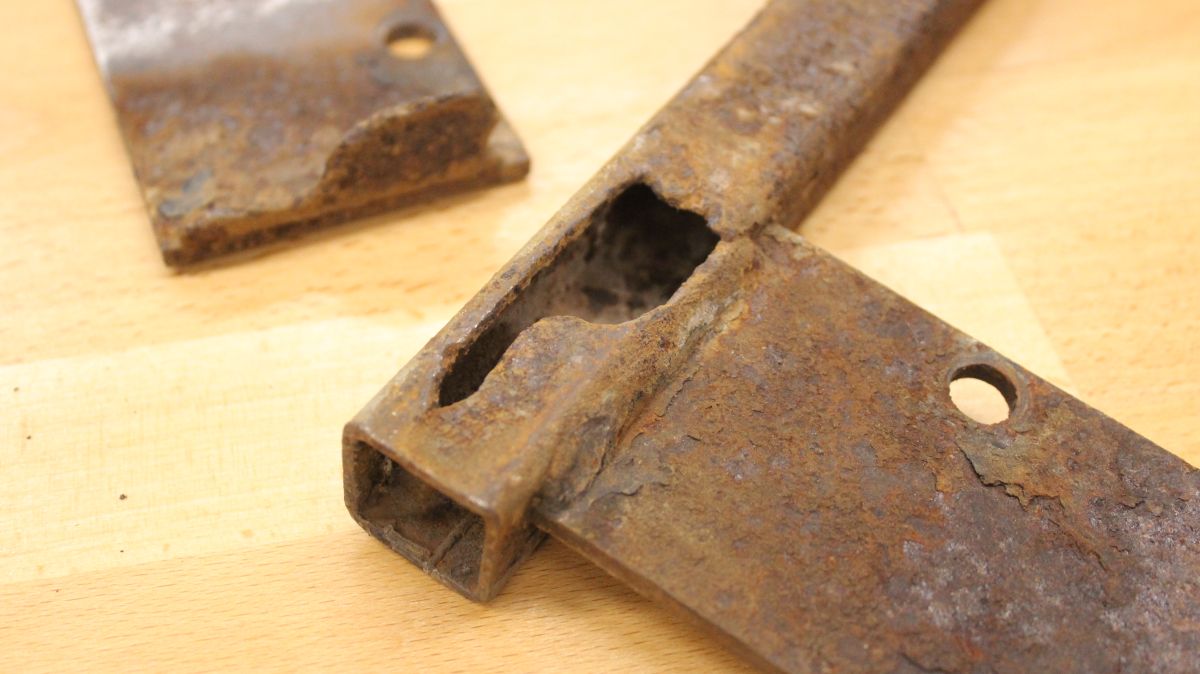

Das an der Schweißnaht abgerissene Blech sorgte dafür, dass der Rahmen keine Verbindung mehr hatte

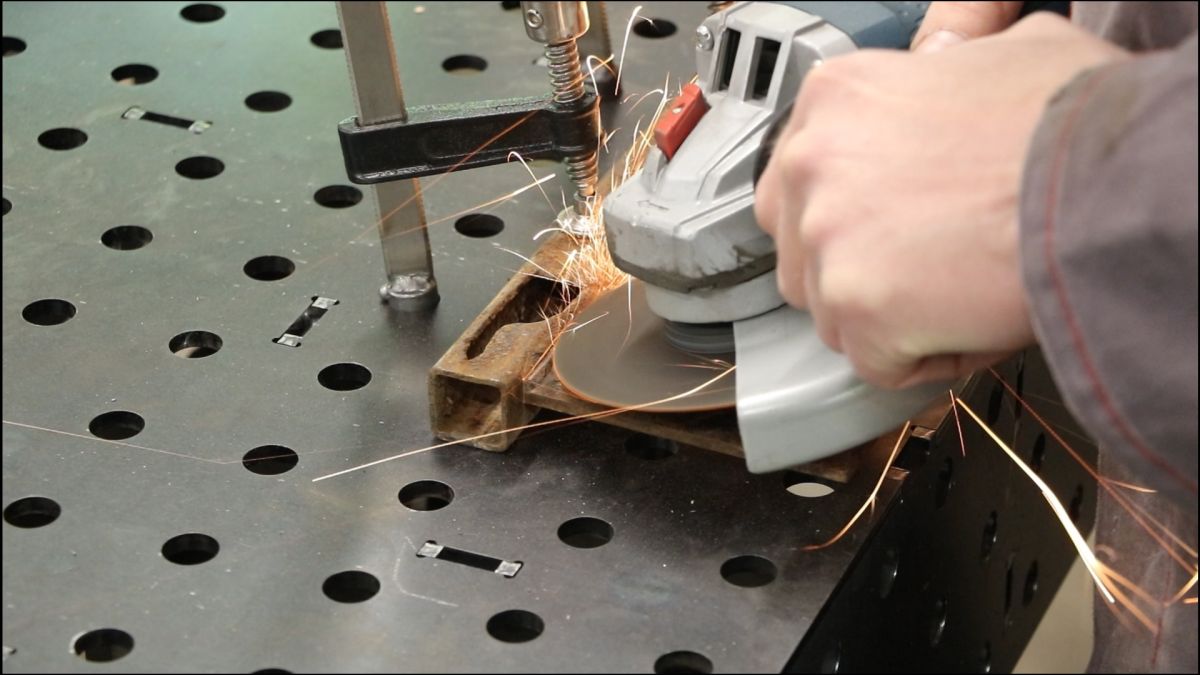

Zunächst werden die Bleche mit der Trennscheibe sauber abgetrennt, ohne deren Länge zu beeinflussen.

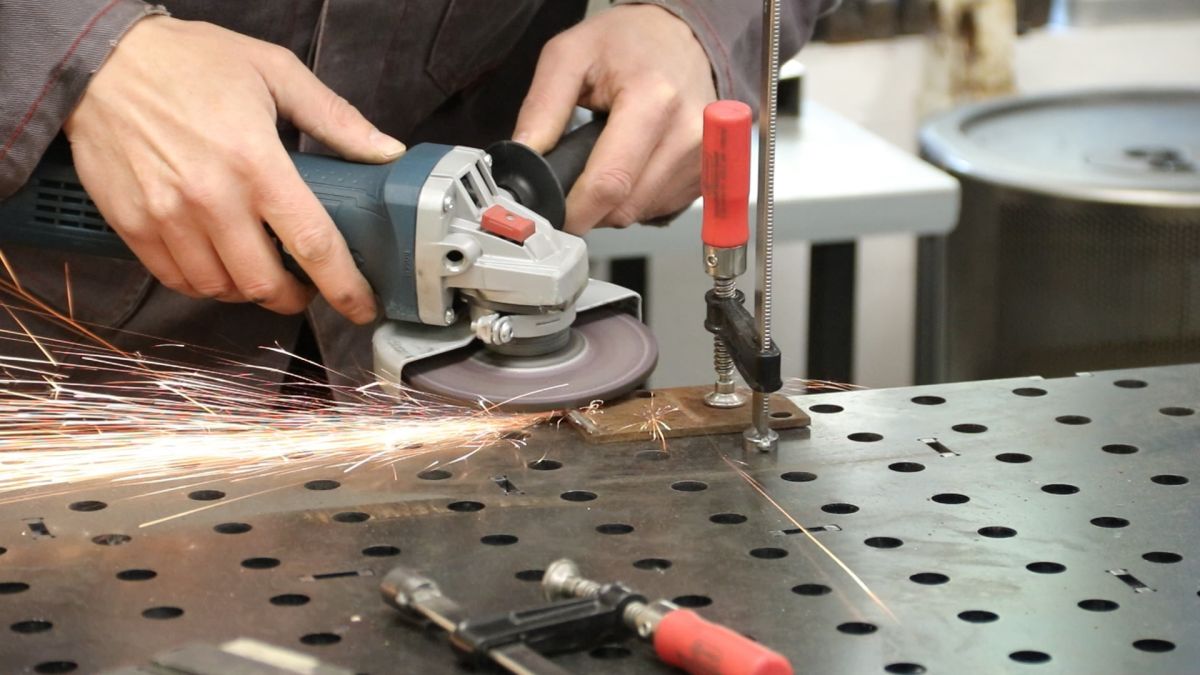

Die alte Schweißnaht wird entfernt und das Blech grob entrostet und an den Kanten geschliffen

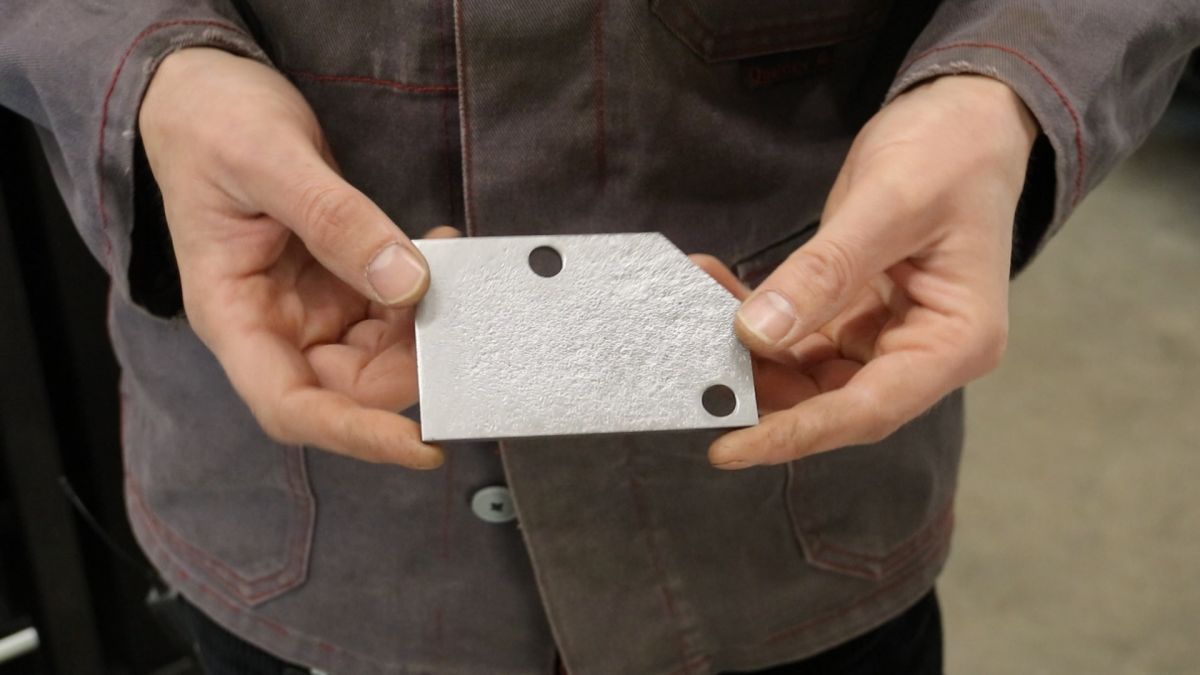

Das Blech wird in der Strahlkabine gestrahlt und die Oberfläche von Rost befreit. Man sieht deutlich, dass der Rost schon ganze Arbeit geleistet hat

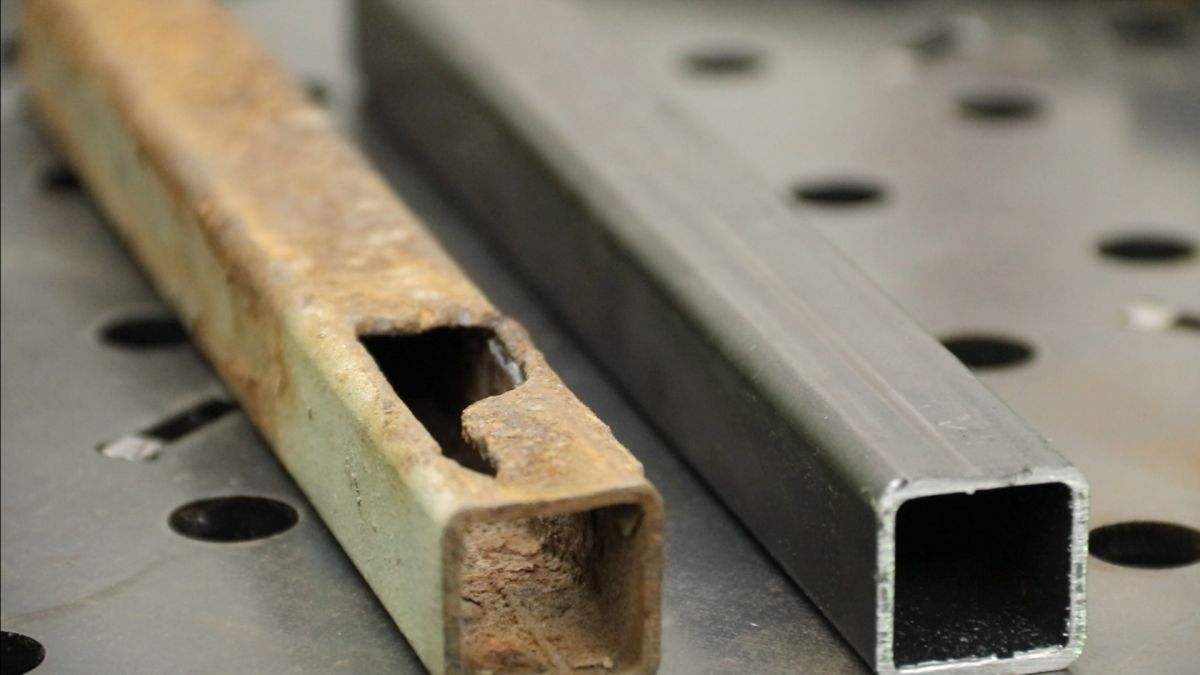

Das alte 25x25mm Vierkant-Holprofil wird einfach durch ein neues ersetzt. Das spart jede Menge Arbeit und wird deutlich stabiler
Die Bleche werden nach einer vorher angefertigten Zeichnung passgenau am Vierkantrohr verschweißt
Das Bauteil wird noch einmal gestrahlt und abschließend in der Verzinkerei komplett verzinkt
