Werkbank Eigenbau mit Werkstattwagen Unterbau

+ Video
+ Zeichnung

07.09.2021 Alle Details und Erklärungen im Video, hier nur ein kleiner Einblick. Eine neue Werkbank für den Metallbereich in der Werkstatt muss her. Um zwei Werkstattwagen sinnvoll unterzubringen und den Bau von Schubladen zu vermeiden, habe ich eine Werkbank mit integrierten Werkstattwagen konstruiert, die auf alle Bedürfnisse angepasst ist. Die Werkbank ist so ausgelegt, dass sie auch freistehend genutzt werden kann. Mit Stellfüßen lässt sich die Werkbank ausrichten. Das Gestell wurde aus Stahl geschweißt, als Arbeitsplatte wurde eine 40mm Buche Leimholzplatte gewählt und mit Hartwachsöl behandelt. Zur Verkleidung der Seiten dienen Stahlbleche. Die Werkbank kann jederzeit um zwei weitere Werkstattwagen ergänzt werden. Alles ist passend dafür konstruiert. Die Werkbank ist schwer und steht satt auf dem Boden, es ist keine Wandbefestigung nötig

Bilder zum Projekt
Zuschnitt der Profile für das Gestell aus S235 Stahl. 80x40x3, 40x40x2 und 30x30x2mm Profile kommen zum Einsatz
Laschen mit Langloch zur Verschraubung der Arbeitsplatte und stabile Stellfüße, gefertigt an der Drehmaschine
werkbank-eigenbau-mit-werkstattwagen-unterbau-m12-gewinde-fuer-stellfuesse-a69ea70c.jpeg
An den Beinen ist 8mm Flachstahl mit M12 Gewinde für die Stellfüße verschweißt. Alle Schweißnähte bleiben ungeschliffen
Die Profile werden Stück für Stück zu einem stabilen Gestell mit Zarge, Beinen, Stützen und Traversen verschweißt
werkbank-eigenbau-mit-werkstattwagen-unterbau-arbeitsplatte-formatkreissaege-18096687.jpeg
Die 40mm starke Buche-Leimholzplatte wird auf der Formatkreissäge formatiert. Die Platte konnte sich vorher knapp 1,5 Wochen auf den Raum einstellen
werkbank-eigenbau-mit-werkstattwagen-unterbau-rundmaterial-stellfuesse-saegen-a137be15.jpeg
Rohmaterial für die Stellfüße ist 35mm S235 Stahl. Im Video sieht man den ganzen Prozess auf der Drehmaschine
werkbank-eigenbau-mit-werkstattwagen-unterbau-stellfuesse-aus-stahl-gedreht-4e9ffb5a.jpeg
Die fertigen Stellfüße bestehend aus gedrehter Ronde und M12 Gewindestange bieten ausreichend Stabilität
Die Arbeitsplatte wird nach dem Formatieren noch etwas gerichtet und damit unnötige Spannungen vermieden. Mit Zwingen mehrere Tage lang verspannt
Die Arbeitsplatte wird für eine robuste Oberfläche und Holzschutz allseitig mit Hartwachsöl behandelt. Der typische Glanz kann entweder mattiert werden, oder im Idealfall wird ordentlich darauf gearbeitet
werkbank-eigenbau-mit-werkstattwagen-unterbau-arbeitsplatte-werkbank-langloecher-schrauben-3dc696b7.jpeg
Um das Quellen und Schwinden der Massivholzplatte zu ermöglichen, kommen Langlöcher mit Schrauben zu Einsatz. Detaillierte Erklärungen dazu im Video
Der Schraubstock wird - entkoppelt vom Gestell - nur mit der Arbeitsplatte verschraubt. Zwei Flachstähle auf der Unterseite verteilen die Kräfte sinnvoller und gleichmäßiger als einfache Unterlegscheiben
Über die Stellfüße kann die Werkbank ausgerichtet werden und steht perfekt in Waage. Momentan noch an der Wand, aber optional auch freistehend

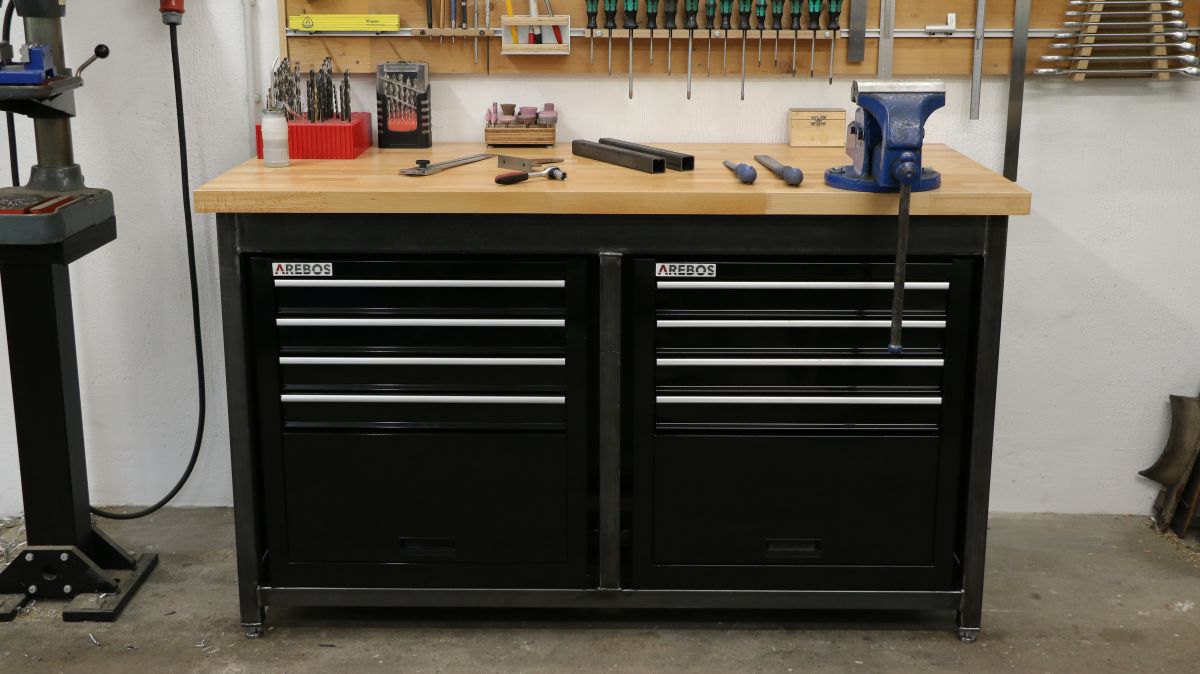

Die Werkbank ist kompakt, bietet aber viel Flexibilität und ermöglicht stabiles Arbeiten. Der Platz links und rechts davon kann anderweitig genutzt werden
Die Werkstattwagen bieten nun in die Werkbank integriert Stauraum mit ihren Schubladen und Fächern. Die Montage der Wagen sieht man im Video
Die Seiten der Werkbank wurden hauptsächlich aus optischen Gründen mit Blechen verkleidet. Diese sind verschraubt und so jederzeit abnehmbar

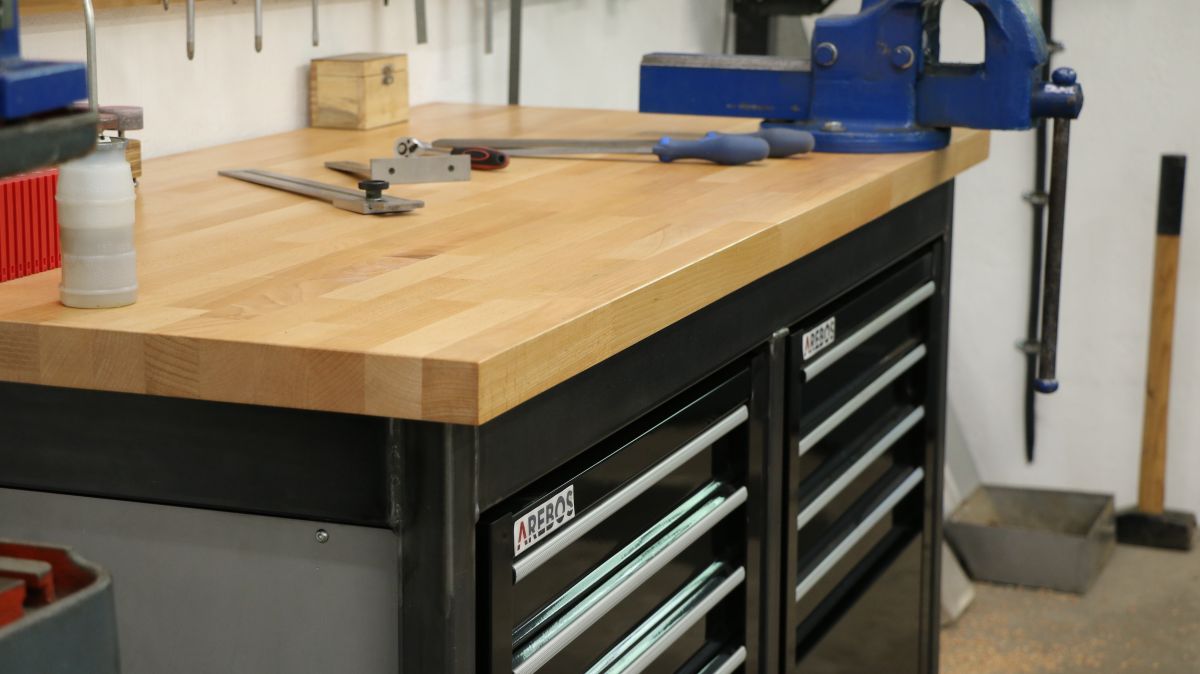

Die Oberfläche der Werkbank ist robust und massiv. Eine Wandbefestigung ist durch das hohe Gewicht der gesamten Konstruktion nicht nötig
Technische Zeichnung & Downloads

Ich stelle technische Zeichnungen und Dokumente für private und gewerbliche Nutzung kostenlos zur Verfügung. Dass ich dies auch weiterhin tun kann, hilft eine kleine Spende für den nötigen Aufwand und die Kosten. Vielen Dank!

PayPal Spende
Werkbank Technische Zeichnung Rev 1_0 (PDF) 226
