Mobiles Materiallager für Holz, Metall, Werkstatt

+ Video
+ Zeichnung

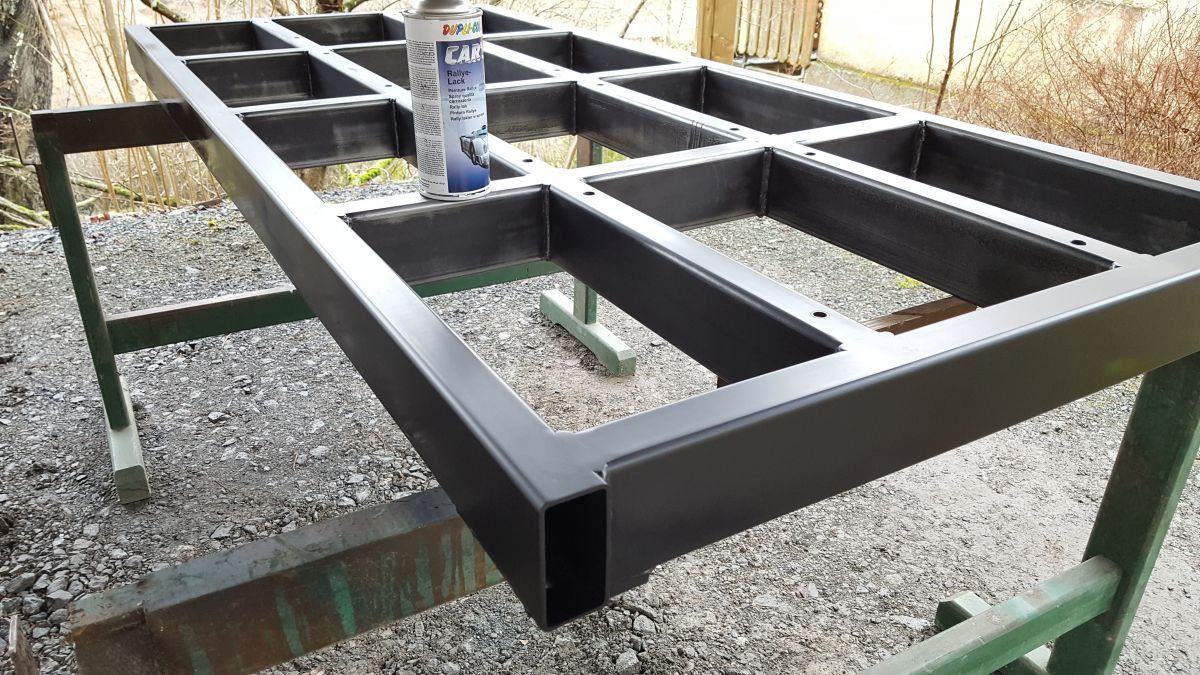

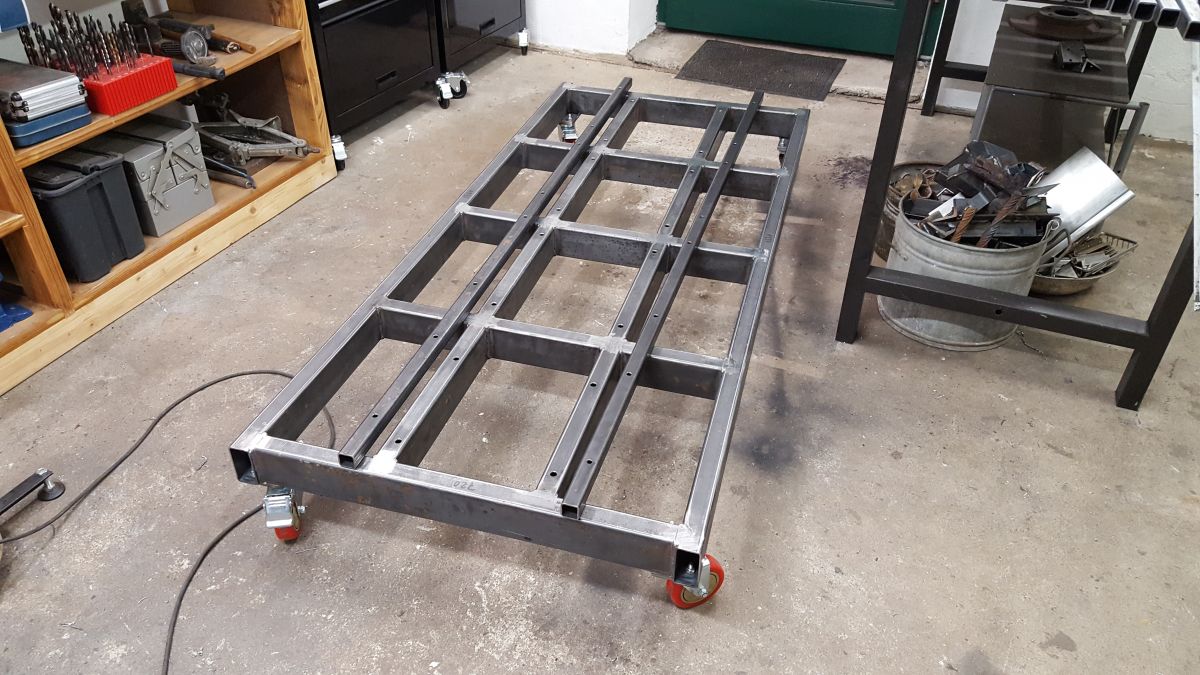

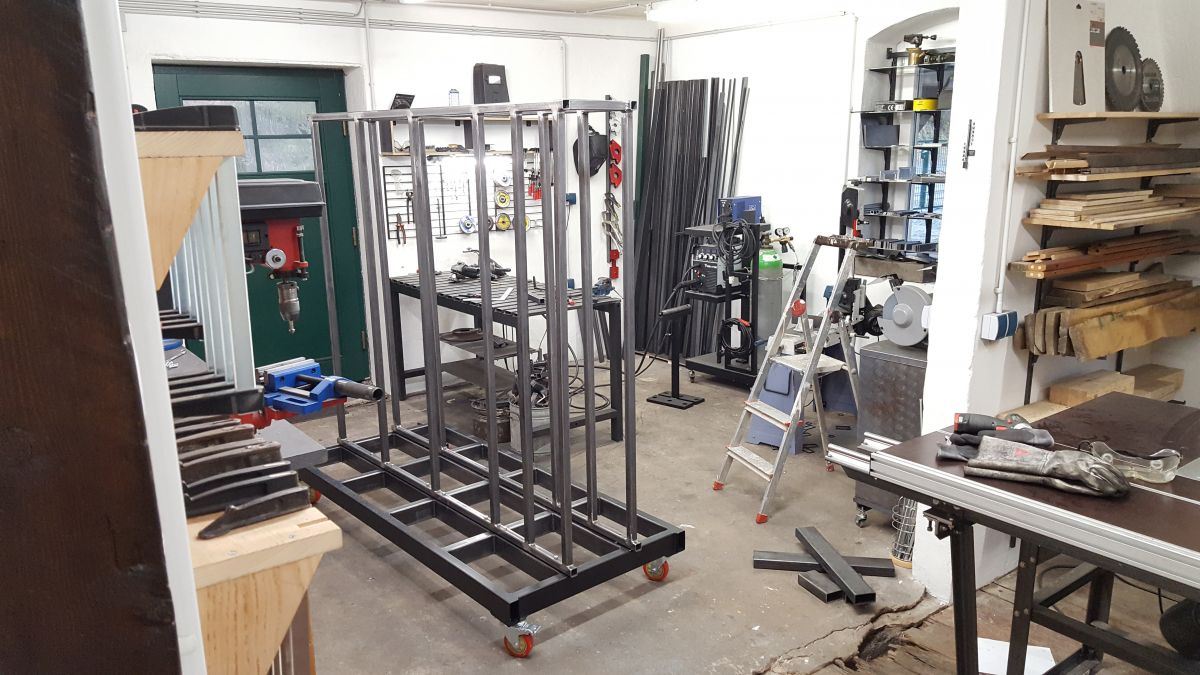

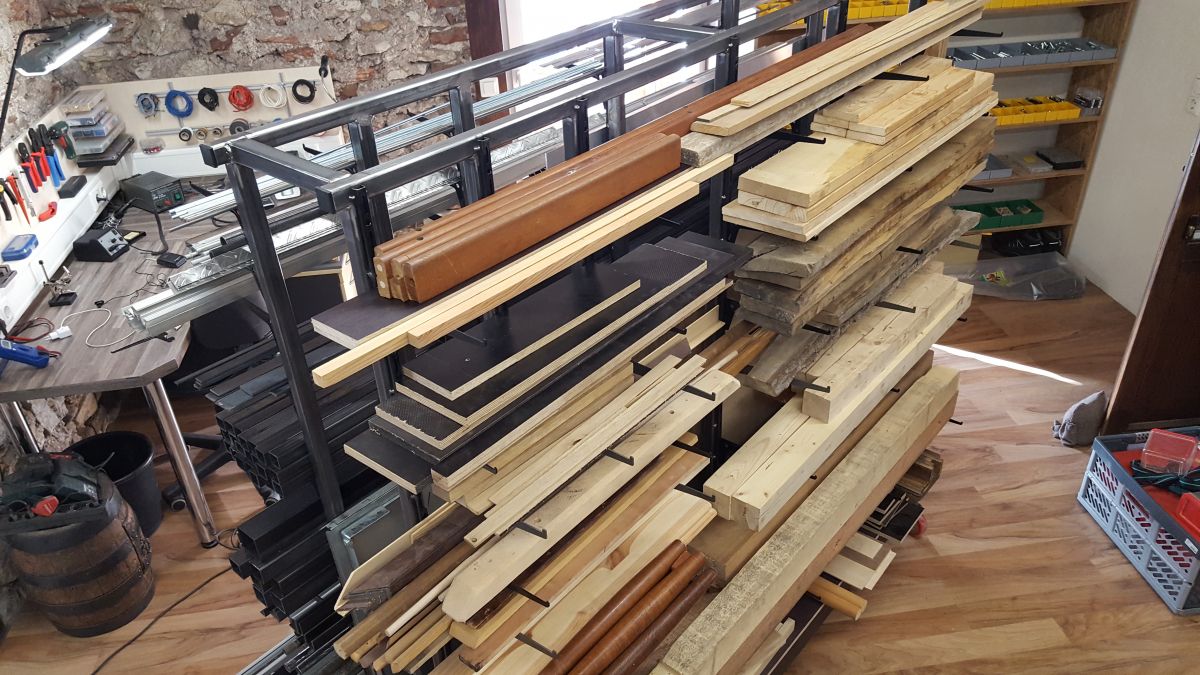

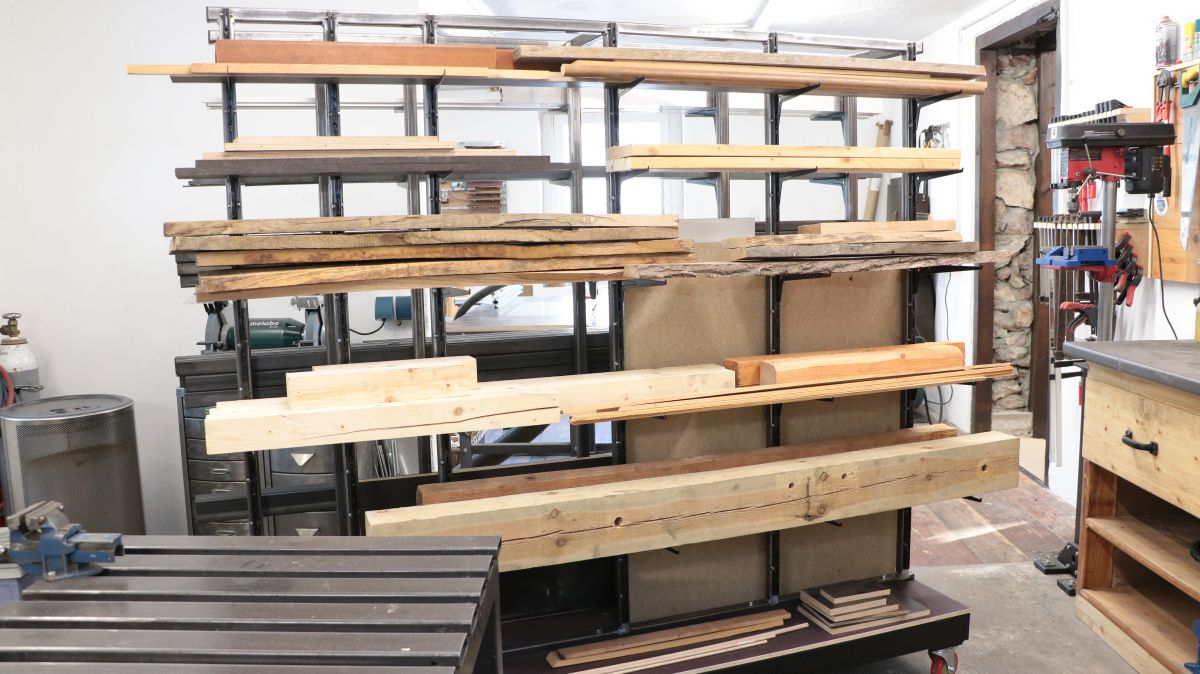

10.02.2021 Mit einem mobilen und flexibel einstellbaren Materiallager auf Rollen bringe ich Metall und Holz Meterware sowie Platten und Zuschnitte an einem Platz unter und kann das Regal jederzeit verschieben und umstellen. Die Regalfächer sind steckbar und anpassbar auf beliebige Längen und Größen von Material jeder Art. Die Konstruktion aus Stahl Rechteckrohren und Vierkantrohren ist verschweißt und verschraubt. So kann der Rahmen, falls nötig, von der Zarge gelöst werden. Das Materiallager ist 80cm breit und passt so auch durch gewöhnliche Türen. Die Zarge wurde gegen Rost versiegelt und lackiert. Im Video erkläre ich die Lastverteilung, Mechanik und Statik und gebe Ideen, das ganze System auch komplett aus Holz zu bauen.

Bilder zum Projekt
mobiles-materiallager-fuer-holz-metall-werkstatt-bodenplatten-siebdruckplatte-e5f5b779.jpeg

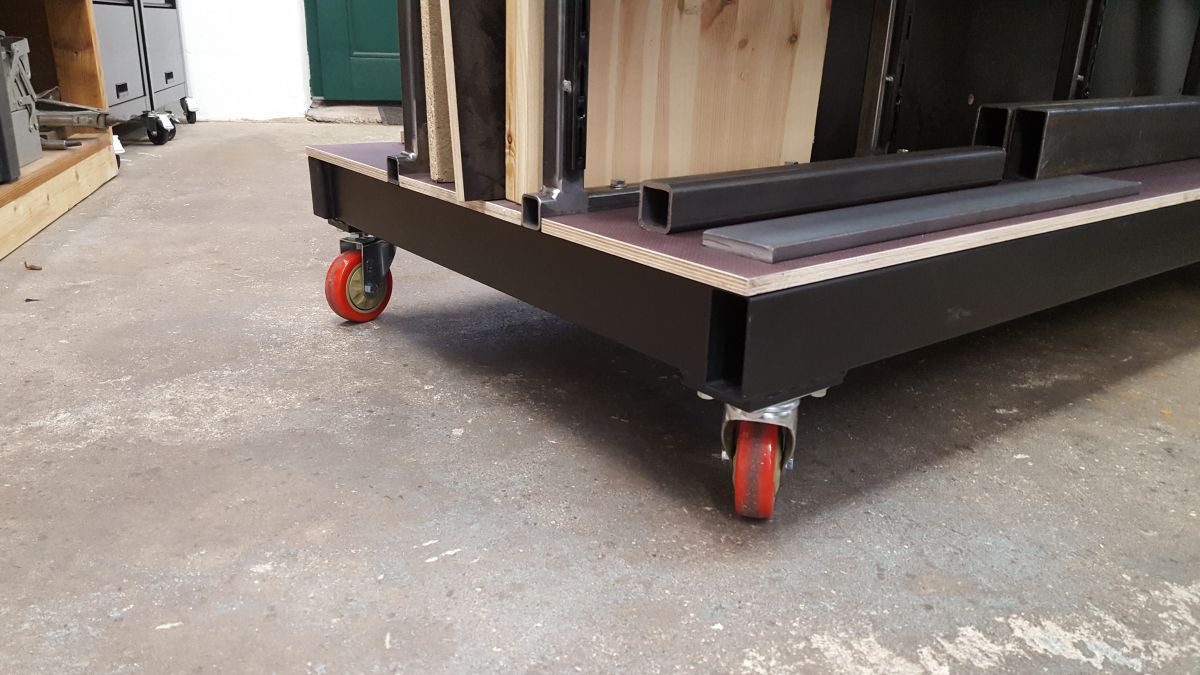

mobiles-materiallager-fuer-holz-metall-werkstatt-lenkrollen-materiallager-ed88264b.jpeg
mobiles-materiallager-fuer-holz-metall-werkstatt-materiallager-holz-metall-796c970d.jpeg
mobiles-materiallager-fuer-holz-metall-werkstatt-materiallager-holz-metall-a7c73e19.jpeg
mobiles-materiallager-fuer-holz-metall-werkstatt-materiallager-holz-metall-a6be038a.jpeg
Technische Zeichnung & Downloads

Ich stelle technische Zeichnungen und Dokumente für private und gewerbliche Nutzung kostenlos zur Verfügung. Dass ich dies auch weiterhin tun kann, hilft eine kleine Spende für den nötigen Aufwand und die Kosten. Vielen Dank!

PayPal Spende
Mobiles Materiallager Technische Zeichnung Rev 1_0 (PDF) 366

Werkzeuge und Material am Ende dieser Seite
